PTS 1,5/S-PE/L/N/3P

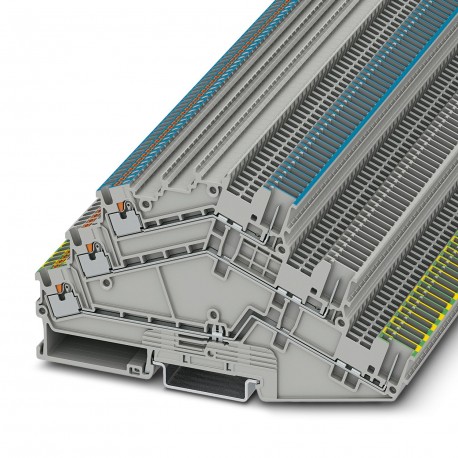

PTS 1,5/S-PE/L/N/3P 1027886 PHOENIX CONTACT Terminal earth to rail, type of connection: Connection push-in c..
$0.00USD
4434 en stock
Spécifications clés
:Machine building
Note:Please observe the current carrying capacity of the DIN rails.
Couleur:gray (RAL 7042)
Profondeur:64.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Machine building | |
| Note | Please observe the current carrying capacity of the DIN rails. |
| Couleur | gray (RAL 7042) |
| Profondeur | 64.3 mm |
| Largeur | 3.5 mm |
| Hauteur | 119.5 mm |
| Type de produit | Ground terminal block |
| Type de montage | NS 35/7,5 |
| Pied d'ancrage | Yes |
| Nombre de lignes | 3 |
| Famille de produits | PTS |
| largeur du couvercle d'extrémité | 0.8 mm |
| Courant nominal | 15 A (observe derating) |
| Tension nominale | 500 V |
| Panneau latéral ouvert | Yes |
| Révision de l'article | 00 |
| longueur de dénudage | 8 mm ... 10 mm |
| Section transversale AWG | 26 ... 16 (converted acc. to IEC) |
| Profondeur sur NS 35/15 | 65.8 mm |
| Domaine d'application | Railway industry |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 58.3 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 6 kV |
| courant de charge maximal | 15 A |
| Catégorie de surtension | III |
| Section nominale | 1.5 mm² |
| Nombre de connexions | 6 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A1 / B1 |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C (max. operating temperature see derating curve) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Connexion conforme aux normes | IEC 60947-7-1/IEC 60947-7-2 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 26 ... 16 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Dissipation de puissance maximale en condition nominale | 0.56 W |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.14 mm² ... 1 mm² Using the AI-S 1-8 TQ ferrule, Item No. 1200293, is recommended |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.14 mm² ... 1.5 mm² |
Description du produit
Terminal block, nominal voltage: 500 V, nominal current: 15 A, connection type: Push-in connection / plug-in connection, 1st floor, Dimensioning cross-section: 1.5 mm², cross-section: 0.14 mm² - 1.5 m
