PTSA 0,5/16-2,5-ZI

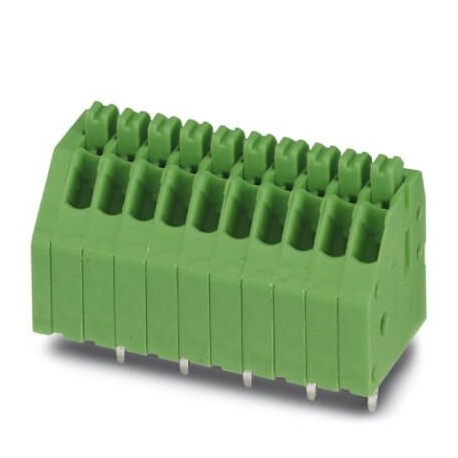

PTSA 0,5/16-2,5-ZI 1074423 PHOENIX CONTACT PCB terminal block PTSA 0,5/16-2,5-ZI 1074423
$0.00USD
4909 en stock
Spécifications clés
GTIN:4055626775128
Clé de commande:1074423
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626775128 |
| Clé de commande | 1074423 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 2.5 mm |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| Disposition des broches (dessins) | Zigzag pinning M |
| Type de montage (dessins) | Wave soldering |
| Chaleur sèche (test de vibration) | 168 h/100°C |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Chaleur humide (test de vibration) | 48 h/30 °C/92 % |
| Nombre de niveaux (dessins) | 1 |
| Méthode de connexion (dessins) | Push-in spring connection |
| Gamme d'articles (Dessins) | PTSA 0,5 |
| eCl@ss 8.0 (Classifications) | 27440401 |
| eCl@ss 9.0 (Classifications) | 27440401 |
| Courant nominal (test d'arrachement) | 2 A |
| Tension nominale (Propriétés de l'élément) | 250 V |
| Nombre de positions (tirages) | 16 |
| Résultat (Test d'élévation de température) | Test passed |
| Nombre de potentiels (dessins) | 16 |
| Pas (Données sur les matériaux - boîtier) | 2.5 mm |
| Tension nominale (Propriétés de l'article) | 160 V |
| Nombre de connexions (dessins) | 16 |
| Spécifications (Tests électriques) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Résultat du test (conditions ambiantes) | Test passed |
| Amplitude (test d'élévation de température) | 0.35 mm (10 - 60.1 Hz) |
| Légende (Données sur les matériaux - logement) | The figure shows the 5-pos. version |
| Fréquence (test d'élévation de température) | 10 - 150 - 10 Hz |
| Courant nominal (Propriétés de l'élément) | 2 A |
| enfichable (Paramètres électriques) | no |
| Vitesse de balayage (test d'élévation de température) | 1 octave/min |
| (Méthode de terminaison et de connexion) | 0.5 mm² / flexible / > 30 N |
| Accélération (test d'élévation de température) | 5 g (60.1 - 150 Hz) |
| Brève description de l'article (Dessins) | PCB terminal block |
| Test de connexion (conditions ambiantes) | IEC 60998-2-2:1991-10 |
| Dimension a (Données sur les matériaux - boîtier) | 37.5 mm |
| Espacement des broches (Données du matériau - boîtier) | 2.5 mm |
| Tension nominale (III/2) (Test d'arrachement) | 250 V |
| Spécifications (Test d'élévation de température) | IEC 60068-2-6:1995-03 |
| Largeur [ w ] (Données sur le matériau - boîtier) | 41.5 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 16.7 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 12 mm |
| Tension nominale (II/2) (Propriétés de l'article) | 400 V |
| Section transversale du conducteur (essai d'arrachement) | 0.5 mm² |
| Tension nominale (III/2) (Propriétés de l'article) | 250 V |
| Dimensions des broches (Données du matériau - boîtier) | 0.4 x 0.75 mm |
| Espacement des broches (Dimensions du produit) | 2.5 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.6 mm |
| Longueur de dénudage (paramètres électriques) | 9 mm |
| Méthode de connexion (paramètres électriques) | Push-in spring connection |
| Diamètre du trou (Dimensions du produit) | 1 mm |
| Tension de surtension nominale (III/2) (Test de déconnexion) | 4 kV |
| Tension de surtension nominale (II/2) (Propriétés de l'élément) | 4 kV |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 4 kV |
| Tension de surtension nominale (III/3) (Propriétés de l'élément) | 4 kV |
| Caractéristiques de surface (Capacité de connexion) | hot-dip tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 50 |
| Résultat (Dégagements d'air et distances de fuite) | Test passed |
| Durée du test par axe (test d'élévation de température) | 2.5 h |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60998-2-2:1991-10 |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Distances d'isolement et lignes de fuite (essais électriques) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.14 mm² ... 0.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 13.1 mm |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60998-2-1:1990-04 |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 55 °C |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 0.5 mm² |
| Valeur minimale de la distance de fuite (II/2) (Essais électriques) | 3 mm |
| Valeur minimale de la distance de fuite (III/2) (Essais électriques) | 3 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais électriques) | 3 mm |
| (Résistance au vieillissement, à l'humidité et à la pénétration des particules solides) | No hazardous substances above threshold values |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 20 |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60998-2-2:1991-10 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Dégagement minimal - champ non homogène (II/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/3) (Essais électriques) | 3 mm |
| Conforme à la norme RoHS chinoise (Résistance au vieillissement, à l'humidité et à la pénétration de particules solides) | Environmentally friendly use period: unlimited = EFUP-e |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.14 mm² / solid / > 7 N |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
Description du produit
Terminal block for printed circuit board, rated current: 2 A, rated voltage (III/2): 250 V, rated cross-section: 0.5 mm², number of potentials: 16, number of rows: 1, number of poles per row: 16, arti
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramDerating diagram for 5 pins;reduction factor=1
