Q 1,5/2L180/11KU-DSI

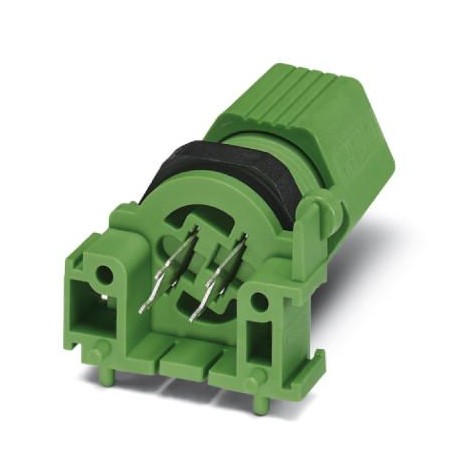

Q 1,5/2L180/11KU-DSI 1670277 PHOENIX CONTACT Panel feed-through
$0.00USD
4521 en stock
Spécifications clés
GTIN:4017918146467
Note:Made to Order (non-returnable)
(Câble):-25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.)
Clé de commande:1670277
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918146467 |
| Note | Made to Order (non-returnable) |
| (Câble) | -25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.) |
| Clé de commande | 1670277 |
| page du catalogue | Page 19 (PC-2002) |
| Unité d'emballage | 10 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85366990 |
| (Données commerciales clés) | Dip-solder connection |
| quantité minimale de commande | 10 pc |
| Marquage de position (Général) | 1, 2 |
| Couleur (Données commerciales clés) | green |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Degré de protection (câble) | IP65 |
| Connection (Key Commercial Data) | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Type de verrouillage (Données commerciales clés) | Screw locking |
| Matériau d'isolation des fils (Généralités) | PVC / PE |
| Poids par pièce (emballage exclu) | 22.110 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Température ambiante (fonctionnement) (câble) | -25 °C ... 80 °C |
| Méthode de connexion (Données commerciales clés) | QUICKON connection |
| Courant nominal IN (conditions ambiantes) | 17.5 A |
| Nombre de postes (Données commerciales clés) | 2 |
| Tension nominale (II/2) (Conditions ambiantes) | 630 V |
| Tension nominale (III/2) (Conditions ambiantes) | 320 V |
| Tension nominale (III/3) (Conditions ambiantes) | 250 V |
| Impact category (Electrical characteristics) | 3 |
| Température lorsque le conducteur est connecté (câble) | -5 °C ... 50 °C |
| Diamètre du fil, isolation comprise (Général) | >= 3 mm |
| Taille de la clé, écrou union (Données commerciales clés) | 22 mm |
| Contact material (Mechanical characteristics) | Copper alloy |
| Connection in acc. with standard (Material data) | CUL |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 6 kV |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Couple de serrage, écrou de raccord (Données commerciales clés) | 2.5 Nm |
| Wrench size, contact carrier (Key Commercial Data) | 22 mm |
| Type de filetage PC QUICKON (Caractéristiques électriques) | Pg11 |
| Connectivité QUICKON (Caractéristiques électriques) | 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| Couple de serrage, contre-écrou (Données commerciales clés) | 3.75 Nm |
| Matériau du support de contact (Caractéristiques mécaniques) | PA 6.6 |
| Contact surface material (Mechanical characteristics) | Pre-nickel plated and tin-plated |
| Section du conducteur AWG max. (Données commerciales clés) | 16 |
| Section transversale du conducteur AWG min. (Données commerciales clés) | 18 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Porte-contact de couple de serrage (Données commerciales clés) | 3.75 Nm |
| Section transversale maximale du conducteur solide (Données commerciales clés) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Données commerciales clés) | 0.75 mm² |
| Section transversale du conducteur flexible max. (Données commerciales clés) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données commerciales clés) | 0.75 mm² |
| Note sur la méthode de connexion interne (Données commerciales clés) | The product must be screwed to the PCB before soldering. Self-tapping screws in acc. with ISO 1481-ST 2,9 x 6,5 C. |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
| Structure d'un litz individuel selon la norme VDE 0295 / diamètre de fil le plus petit (Général) | VDE 0295 Cl.2-5, min. wire diameter 0.2 mm |
Description du produit
External passage, for interior wall mounting, with dip welding connection, welding pin length: 3.8 mm, Ø 2-pole drill = 19.0 mm - 0.3
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
