Q 1,5/4A10/24-M20KU-ESA BK PE

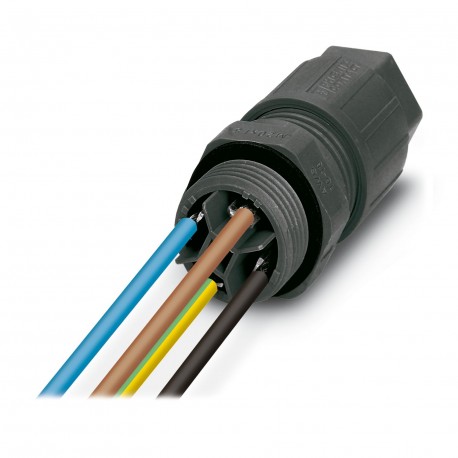

Q 1,5/4A10/24-M20KU-ESA BK PE 1584787 PHOENIX CONTACT Panel feed-through
$24.74USD
445 en stock
Spécifications clés
:2 BN
Couleur:black (RAL 9005)
Largeur:24 mm
Hauteur:24 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 2 BN | |
| Couleur | black (RAL 9005) |
| Largeur | 24 mm |
| Hauteur | 24 mm |
| Longueur | 55.9 mm |
| longueur du câble | 0.1 m |
| Type de produit | Panel feed-through |
| Note de l'assemblée | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Type de montage | Front mounting M20 |
| Courant nominal | 15 A |
| Force d'impact | IK07 |
| Material Contact | CuZn |
| Matériau du logement | PA |
| Marquage de position | 1, 2, 3, 4 |
| résistance de contact | < 3 mΩ |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 500 V AC |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| Degré de protection | IP65 |
| Catégorie de surtension | III |
| tension nominale (II/2) | 1000 V (with insulating sleeve) |
| Nombre de connexions | 4 |
| Tension nominale (III/3) | 500 V |
| Écrou union de taille de clé | 19 mm |
| tension nominale (III/2) | 800 V (with insulating sleeve) |
| diamètre extérieur du câble | 6 mm ... 12 mm |
| Material Contact surface | tin-plated |
| Isolation des fils électriques | PVC / PE |
| Tension de surtension nominale (II/2) | 6 kV |
| Tension de surtension nominale (III/2) | 6 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Couple de serrage de l'écrou union | 3 Nm |
| Taille de la clé : Contactez le transporteur | 24 mm |
| Section de connexion AWG | 18 ... 16 |
| Section transversale du conducteur solide | 0.75 mm² ... 1 mm² |
| Couple de serrage Écrou de blocage | 4.5 Nm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Section de conducteur flexible | 0.75 mm² ... 1.5 mm² |
| Couple de serrage Porte-contact | 4.5 Nm |
| Diamètre du fil, isolation comprise | 1.8 mm ... 3 mm |
| Méthode de connexion Côté appareil | Single wires (10 cm long; 1.5 mm²) |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Couleur du contact (désignation du signal) Contact (facultatif) | 1 BK |
| Fréquence des connexions entre conducteurs de même section | max. 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
Feedthrough, with 1.5 mm² conductor outlet and 0.1 m stranded wire, connection thread: M20, 4 poles
