En stock Produit phare
Q 1,5/4A50/24-M20KU-ESA

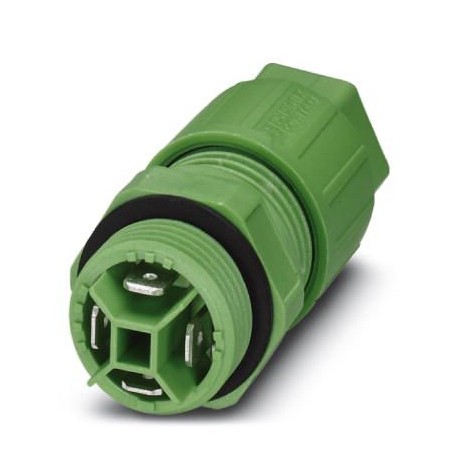

Q 1,5/4A50/24-M20KU-ESA 1641646 PHOENIX CONTACT Panel feed-through
$0.00USD
3079 en stock
Spécifications clés
GTIN:4017918876821
Note:Made to Order (non-returnable)
(Câble):-25 °C ... 50 °C
Clé de commande:1641646
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918876821 |
| Note | Made to Order (non-returnable) |
| (Câble) | -25 °C ... 50 °C |
| Clé de commande | 1641646 |
| page du catalogue | Page 12 (PC-2002) |
| Unité d'emballage | 10 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85444290 |
| (Données commerciales clés) | Single litz wires 50 cm long; 1.5 mm² |
| quantité minimale de commande | 10 pc |
| Marquage de position (Général) | 1, 2, 3, 4 |
| Couleur (Données commerciales clés) | green |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Degré de protection (câble) | IP65 |
| Connection (Key Commercial Data) | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Diamètre extérieur du câble (Général) | 6 mm ... 12 mm |
| Courant nominal (conditions ambiantes) | 15 A |
| Matériau d'isolation des fils (Généralités) | PVC / PE |
| Poids par pièce (emballage exclu) | 61.190 g |
| Longueur du câble (Données commerciales clés) | 0.5 m |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Température ambiante (fonctionnement) (câble) | -40 °C ... 80 °C (specifications of the cable manufacturer must also be observed) |
| Méthode de connexion (Données commerciales clés) | QUICKON connection |
| Courant nominal IN (conditions ambiantes) | 15 A |
| Nombre de postes (Données commerciales clés) | 4 |
| Tension nominale (II/2) (Conditions ambiantes) | 1000 V |
| Tension nominale (III/2) (Conditions ambiantes) | 800 V |
| Tension nominale (III/3) (Conditions ambiantes) | 500 V |
| Nombre de connexions (Données commerciales clés) | 4 |
| Impact category (Electrical characteristics) | 3 |
| Température lorsque le conducteur est connecté (câble) | -5 °C ... 50 °C (specifications of the cable manufacturer must also be observed) |
| Diamètre du fil, isolation comprise (Général) | 1.8 mm ... 3 mm |
| Taille de la clé, écrou union (Données commerciales clés) | 19 mm |
| Contact material (Mechanical characteristics) | CuZn |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 6 kV |
| Connection in acc. with standard (Material data) | CUL |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Matériau isolant (Caractéristiques mécaniques) | PA |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 6 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 6 kV |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Couple de serrage, écrou de raccord (Données commerciales clés) | 3 Nm |
| Wrench size, contact carrier (Key Commercial Data) | 24 mm |
| Type de filetage PC QUICKON (Caractéristiques électriques) | M20 |
| Connectivité QUICKON (Caractéristiques électriques) | max. 10 |
| Couple de serrage, contre-écrou (Données commerciales clés) | 4.5 Nm |
| Matériau du support de contact (Caractéristiques mécaniques) | PA |
| Contact surface material (Mechanical characteristics) | Tin-plated |
| Section du conducteur AWG max. (Données commerciales clés) | 16 |
| Section transversale du conducteur AWG min. (Données commerciales clés) | 18 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Note on the rated voltage (III/3) (Ambient conditions) | with insulating sleeve PT/FS 4,8. Without insulating sleeve 250 V AC. |
| Porte-contact de couple de serrage (Données commerciales clés) | 4.5 Nm |
| Section transversale maximale du conducteur solide (Données commerciales clés) | 1 mm² |
| Section transversale minimale du conducteur solide (Données commerciales clés) | 0.75 mm² |
| Section transversale du conducteur flexible max. (Données commerciales clés) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données commerciales clés) | 0.75 mm² |
| Note sur la méthode de connexion interne (Données commerciales clés) | Pos. 1: Brown; pos. 2: White; pos. 3: Blue; pos. 4: Black |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
| Structure d'un litz individuel selon la norme VDE 0295 / diamètre de fil le plus petit (Général) | VDE 0295 class 1 to 6/min. 0.15 mm |
