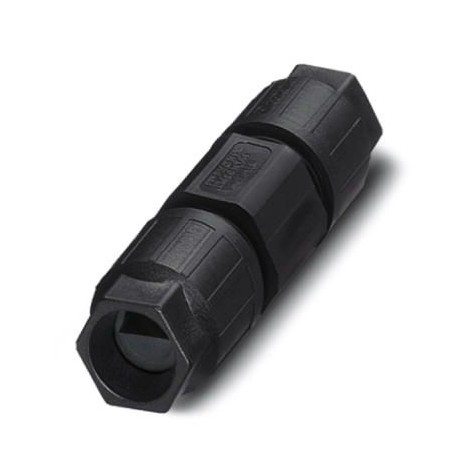

Q 1,5/4IDC/24-24KU-KU-ASI-BK
Q 1,5/4IDC/24-24KU-KU-ASI-BK 1585058 PHOENIX CONTACT Conductor connectors
$26.18USD
415 en stock
Spécifications clés
GTIN:4046356168298
(Câble):IP67
Clé de commande:1585058
page du catalogue:Page 438 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356168298 |
| (Câble) | IP67 |
| Clé de commande | 1585058 |
| page du catalogue | Page 438 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85366990 |
| (Données commerciales clés) | IDC connection |
| Marquage de position (Général) | 1, 2 |
| Couleur (Données commerciales clés) | black |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Degré de protection (câble) | IP65 |
| Connection (Key Commercial Data) | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Type de verrouillage (Données commerciales clés) | without |
| Courant nominal (conditions ambiantes) | 15 A |
| Matériau d'isolation des fils (Généralités) | PVC / PE |
| Poids par pièce (emballage exclu) | 38.200 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Température ambiante (fonctionnement) (câble) | -25 °C ... 80 °C |
| Méthode de connexion (Données commerciales clés) | QUICKON connection |
| Courant nominal IN (conditions ambiantes) | 15 A |
| Nombre de postes (Données commerciales clés) | 4 |
| Tension nominale (III/3) (Conditions ambiantes) | 30 V |
| Nombre de connexions (Données commerciales clés) | 4 |
| Impact category (Electrical characteristics) | 3 |
| Température lorsque le conducteur est connecté (câble) | -5 °C ... 50 °C |
| Diamètre du fil, isolation comprise (Général) | 1.8 mm ... 3 mm |
| Taille de la clé, écrou union (Données commerciales clés) | 19 mm |
| Contact material (Mechanical characteristics) | Copper alloy |
| Température ambiante (stockage/transport) (Câble) | -40 °C ... 80 °C |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 6 kV |
| Connection in acc. with standard (Material data) | CUL |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Matériau isolant (Caractéristiques mécaniques) | PA |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 6 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 6 kV |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Couple de serrage, écrou de raccord (Données commerciales clés) | 3 Nm |
| Wrench size, contact carrier (Key Commercial Data) | 24 mm |
| Connectivité QUICKON (Caractéristiques électriques) | max. 10 (For the same conductor cross section) |
| Catégorie d'impact de choc (Caractéristiques électriques) | IK06 |
| Matériau du support de contact (Caractéristiques mécaniques) | PA |
| Contact surface material (Mechanical characteristics) | Tin-plated |
| Section du conducteur AWG max. (Données commerciales clés) | 16 |
| Section transversale du conducteur AWG min. (Données commerciales clés) | 18 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Section transversale maximale du conducteur solide (Données commerciales clés) | 1 mm² |
| Section transversale minimale du conducteur solide (Données commerciales clés) | 0.75 mm² |
| Section transversale du conducteur flexible max. (Données commerciales clés) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données commerciales clés) | 0.75 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
| Structure d'un litz individuel selon la norme VDE 0295 / diamètre de fil le plus petit (Général) | VDE 0295 Cl.2-5, min. wire diameter 0.2 mm |
Description du produit
Flat cable connector with QUICKON quick-connect technology, 4 poles, for connecting one or two AS-Interface flat cables
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
