En stock Produit phare
QC 0,5/11-ST-3,81

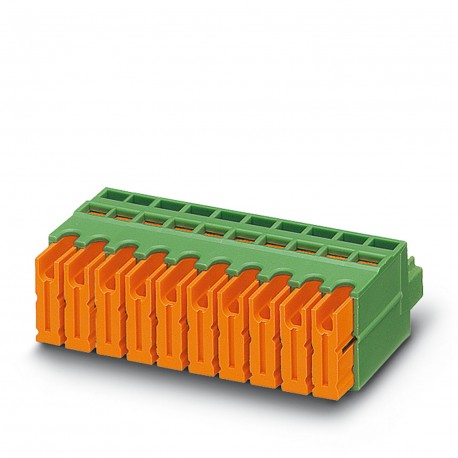

QC 0,5/11-ST-3,81 1897487 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4888 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:Standard
Pas:3.81 mm
Résultat:Test passed
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | Standard |
| Pas | 3.81 mm |
| Résultat | Test passed |
| Largeur [w] | 42.7 mm |
| Hauteur [h] | 12.9 mm |
| Longueur [l] | 26.8 mm |
| Type de verrouillage | without |
| Gamme de produits | COMBICON Connectors XS |
| Type de produit | PCB connector |
| Nombre de cycles | 25 |
| Spécification | IEC 60512-13-2:2006-02 |
| Nombre de lignes | 1 |
| Famille de produits | QC 0,5/..-ST |
| Couleur (Logement) | green (6021) |
| bride de montage | without |
| Révision de l'article | 01 |
| Système de connecteurs | COMBICON MC 1,5 |
| Matériel de contact | Cu alloy |
| Méthode de connexion | Displacement connection |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 6 A |
| Tension nominale UN | 200 V |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 11 |
| Nombre de potentiels | 11 |
| Tension nominale (II/2) | 400 V |
| Section nominale | 0.5 mm² |
| Nombre de connexions | 11 |
| Tension nominale (III/2) | 200 V |
| Tension nominale (III/3) | 200 V |
| Type de connexion de contact | Socket |
| caractéristiques de surface | hot-dip tin-plated |
| Couleur (élément d'actionnement) | orange (2003) |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 4 kV |
| Section transversale du conducteur AWG | 22 ... 20 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 400 V |
| Section transversale du conducteur flexible | 0.34 mm² ... 0.5 mm² |
| Tension d'isolation nominale (III/2) | 200 V |
| Tension d'isolation nominale (III/3) | 200 V |
| distance de fuite minimale (II/2) | 3 mm |
| ligne de fuite minimale (III/2) | 3 mm |
| ligne de fuite minimale (III/3) | 3 mm |
| Sens de connexion conducteur/circuit imprimé | 0 ° |
| Force de retrait par position env. | 6 N |
| Force d'insertion par position env. | 8 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Point de terminaison de surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
Description du produit
Connector for printed circuit board, nominal section: 0.5 mm², color: green, nominal current: 6 A, nominal voltage (III/2): 200 V, contact surface: Tin, contact type: Female, number of potentials: 11,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
