En stock Produit phare
QPD P 4PE2,5 6-11 BK

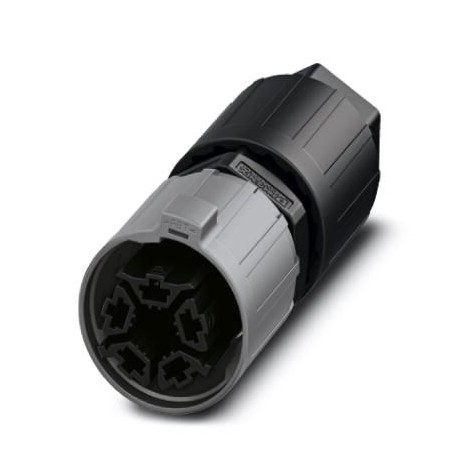

QPD P 4PE2,5 6-11 BK 1403784 PHOENIX CONTACT Connector
$0.00USD
3583 en stock
Spécifications clés
GTIN:4046356667159
(Câble):IP69K
Clé de commande:1403784
page du catalogue:Page 481 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356667159 |
| (Câble) | IP69K |
| Clé de commande | 1403784 |
| page du catalogue | Page 481 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85366990 |
| (Données commerciales clés) | IDC connection |
| Marquage de position (Général) | 1, 2, 3, N, PE |
| Type (Données commerciales clés) | QPD 5x2,5 |
| Couleur (Données commerciales clés) | black |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Degré de protection (câble) | IP66 |
| Diamètre extérieur du câble (Général) | 6 mm ... 11 mm |
| Type de verrouillage (Données commerciales clés) | Screw locking |
| Courant nominal (conditions ambiantes) | 20 A |
| Matériau d'isolation des fils (Généralités) | PVC/PE/TPE/rubber |
| Poids par pièce (emballage exclu) | 75.000 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Température ambiante (fonctionnement) (câble) | -40 °C ... 100 °C |
| Méthode de connexion (Données commerciales clés) | QUICKON connection |
| Courant nominal IN (conditions ambiantes) | 20 A |
| Nombre de postes (Données commerciales clés) | 5 |
| Tension nominale (II/2) (Conditions ambiantes) | 1000 V |
| Tension nominale (III/2) (Conditions ambiantes) | 1000 V |
| Tension nominale (III/3) (Conditions ambiantes) | 690 V |
| Nombre de connexions (Données commerciales clés) | 5 |
| Température lorsque le conducteur est connecté (câble) | -5 °C ... 50 °C |
| Diamètre du fil, isolation comprise (Général) | 2 mm ... 3.8 mm |
| Taille de la clé, écrou union (Données commerciales clés) | 27 mm |
| Contact material (Mechanical characteristics) | Cu |
| Nombre de postes à pourvoir (Données commerciales clés) | 4+PE |
| Température ambiante (stockage/transport) (Câble) | -40 °C ... 80 °C |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 8 kV |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Matériau isolant (Caractéristiques mécaniques) | PA |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 8 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 6 kV |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Couple de serrage, écrou de raccord (Données commerciales clés) | 10 Nm |
| Connectivité QUICKON (Caractéristiques électriques) | max. 10 |
| Catégorie d'impact de choc (Caractéristiques électriques) | IK07 |
| Matériau du support de contact (Caractéristiques mécaniques) | PA |
| Contact surface material (Mechanical characteristics) | silver-plated |
| Section du conducteur AWG max. (Données commerciales clés) | 14 |
| Section transversale du conducteur AWG min. (Données commerciales clés) | 16 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Section transversale maximale du conducteur solide (Données commerciales clés) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Données commerciales clés) | 1 mm² |
| Insertion/withdrawal cycles (Electrical characteristics) | 50 |
| Section transversale du conducteur flexible max. (Données commerciales clés) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Données commerciales clés) | 1 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
| Structure d'un litz individuel selon la norme VDE 0295 / diamètre de fil le plus petit (Général) | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
QUICKON connector, black, 4 poles + PE, 1.0 mm² ... 2.5 mm² / 690 V / 20 A, with QUICKON nut, for cables with a diameter of 6 mm ... 11 mm.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
