QPD P 5X2,5 9-16 BKBK

Paramètre	Valeur
	Cu
Taper	QPD 5x2,5
Matériel	PA
Type de produit	Installation connector
Courant nominal	20 A
Famille de produits	QPD
résistance de contact	< 4 mΩ
Courant nominal IN	20 A
Degré de pollution	3
Dessin coté
Nombre de positions	5
Degré de protection	IP66
Catégorie de surtension	III
tension nominale (II/2)	1000 V
Technologie de connexion	QUICKON connection
Tension nominale (III/3)	690 V
tension nominale (III/2)	1000 V
Taille de la clé, écrou union	27 mm
Isolation des fils électriques	PVC / PE
Diamètre extérieur du câble ()	9 mm ... 16 mm
Tension de surtension nominale (II/2)	8 kV
Système de connexion, interne	IDC connection
Cycles d'insertion/retrait	50
Tension de surtension nominale (III/2)	8 kV
Tension de surtension nominale (III/3)	6 kV
Section de connexion AWG	16 ... 14
Couple de serrage, écrou de raccord	10 Nm
Section transversale du conducteur solide	1 mm² ... 2.5 mm²
Température ambiante (fonctionnement)	-40 °C ... 100 °C
Section de conducteur flexible	1 mm² ... 2.5 mm²
Diamètre du fil, isolation comprise	2 mm ... 3.8 mm
Température lorsque le conducteur est connecté	-5 °C ... 50 °C
Température ambiante (stockage/transport)	-40 °C ... 80 °C
Fréquence des connexions entre conducteurs de même section	max. 10
Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit	VDE 0295 class 1 to 6/min. 0.15 mm

Connector, QUICKON connection, 690 V, 20 A, black, with QUICKON nut, external cable diameter: 9 mm ... 16 mm, connection labeling: 1, 2, 3, 4, 5

Spécifications techniques et données de performance

Guide d'installation et d'utilisation

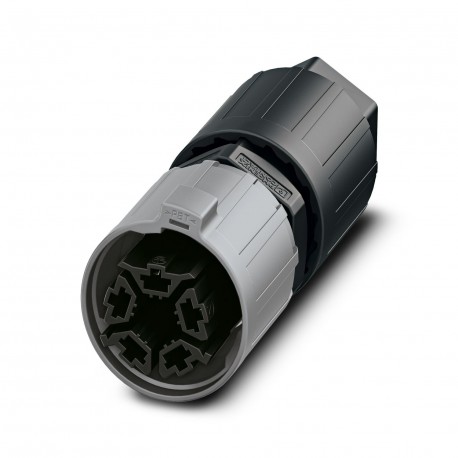

QPD P 5X2,5 9-16 BKBK 1419422 PHOENIX CONTACT Connector QPD P 5X2,5 9-16 BKBK 1419422
