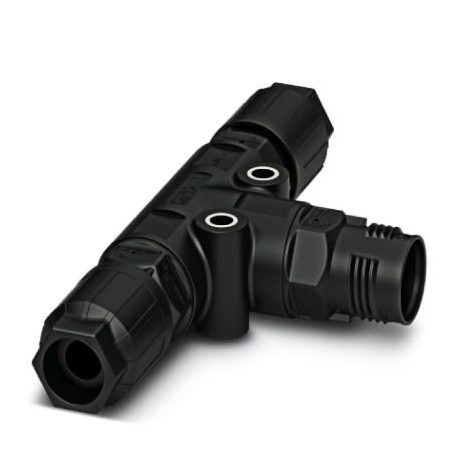

QPD T 3PE1,5 2X4-9 BK
QPD T 3PE1,5 2X4-9 BK 1414707 PHOENIX CONTACT T distributor
$0.00USD
3648 en stock
Spécifications clés
GTIN:4055626032016
(Câble):IP69K
Clé de commande:1414707
page du catalogue:Page 467 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626032016 |
| (Câble) | IP69K |
| Clé de commande | 1414707 |
| page du catalogue | Page 467 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85366990 |
| (Données commerciales clés) | IDC connection |
| Marquage de position (Général) | 1, 2, 3, PE |
| Type (Données commerciales clés) | T-distributor |
| Couleur (Données commerciales clés) | black |
| Degré de protection (câble) | IP66 |
| Diamètre extérieur du câble (Général) | 5 mm ... 9.5 mm |
| Type de verrouillage (Données commerciales clés) | Screw locking |
| Courant nominal (conditions ambiantes) | 17.5 A |
| Matériau d'isolation des fils (Généralités) | PVC/PE/TPE/rubber |
| Poids par pièce (emballage exclu) | 117.600 g |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Température ambiante (fonctionnement) (câble) | -40 °C ... 100 °C |
| Méthode de connexion (Données commerciales clés) | QUICKON connection |
| Courant nominal IN (conditions ambiantes) | 17.5 A |
| Nombre de postes (Données commerciales clés) | 4 |
| Tension nominale (II/2) (Conditions ambiantes) | 1000 V |
| Tension nominale (III/2) (Conditions ambiantes) | 1000 V |
| Tension nominale (III/3) (Conditions ambiantes) | 690 V |
| Nombre de connexions (Données commerciales clés) | 2 |
| Température lorsque le conducteur est connecté (câble) | -5 °C ... 50 °C |
| Diamètre du fil, isolation comprise (Général) | 1.6 mm ... 3 mm |
| Contact material (Mechanical characteristics) | Cu |
| Nombre de postes à pourvoir (Données commerciales clés) | 3+PE |
| Température ambiante (stockage/transport) (Câble) | -40 °C ... 100 °C |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 8 kV |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Matériau isolant (Caractéristiques mécaniques) | PA |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 8 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 6 kV |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Couple de serrage, écrou de raccord (Données commerciales clés) | 8 Nm |
| Connectivité QUICKON (Caractéristiques électriques) | max. 10 |
| Couple de serrage, contre-écrou (Données commerciales clés) | 5 Nm |
| Catégorie d'impact de choc (Caractéristiques électriques) | IK07 |
| Matériau du support de contact (Caractéristiques mécaniques) | PA |
| Contact surface material (Mechanical characteristics) | silver-plated |
| Section du conducteur AWG max. (Données commerciales clés) | 16 |
| Section transversale du conducteur AWG min. (Données commerciales clés) | 20 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Section transversale maximale du conducteur solide (Données commerciales clés) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Données commerciales clés) | 0.5 mm² |
| Insertion/withdrawal cycles (Electrical characteristics) | 10 (QUICKON connections max. 10) |
| Section transversale du conducteur flexible max. (Données commerciales clés) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données commerciales clés) | 0.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
| Structure d'un litz individuel selon la norme VDE 0295 / diamètre de fil le plus petit (Général) | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
Distributor T, QUICKON connection, number of poles: 3+PE, 0.5 mm² ... 1.5 mm², 690 V, 17.5 A, black, with two QUICKON nuts, outer diameter of the cable: 5 mm ... 9.5 mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
