QPD W 4PE2,5 6-11 M25 FC EX

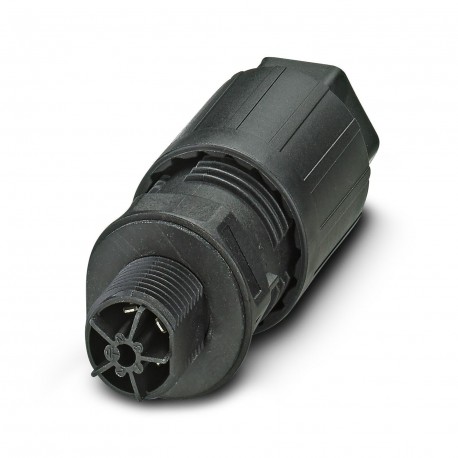

QPD W 4PE2,5 6-11 M25 FC EX 1411389 PHOENIX CONTACT Panel feed-through
$0.00USD
3741 en stock
Spécifications clés
:IP68 (2 m / 24 h)
Taper:QPD 5x2,5
Largeur:34.6 mm
Codage:coded
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| IP68 (2 m / 24 h) | |
| Taper | QPD 5x2,5 |
| Largeur | 34.6 mm |
| Codage | coded |
| Hauteur | 34.6 mm |
| Longueur | 71.8 mm |
| Général | Intended for applications in intrinsically safe circuits in accordance with EN 60079-11 and EN 60079-14. |
| Diamètre | 34.6 mm |
| Wrench size | 27 mm |
| Type de produit | Panel feed-through |
| Type de montage | Front mounting M25 |
| Famille de produits | QPD |
| Force d'impact | IK07 |
| Matériau du logement | PA |
| Marquage de position | 1, 2, 3, N, PE |
| Profil de connexion | 4+PE |
| résistance de contact | < 3 mΩ |
| Courant nominal IN | 20 A |
| Tension nominale UN | 60 V |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 5 |
| Degré de protection | IP66 |
| Catégorie de surtension | III |
| Nombre de connexions | 10 |
| Tension nominale (III/3) | 60 V |
| Écrou union de taille de clé | 27 mm |
| Wrench size Locking nut | 30 mm |
| Material Contact surface | silver-plated |
| Isolation des fils électriques | PVC/PE/TPE/rubber |
| Wrench size for mounting | 27 mm |
| Tension de surtension nominale (II/2) | 8 kV |
| Tension de surtension nominale (III/2) | 8 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Couple de serrage de l'écrou union | 10 Nm |
| Section de connexion AWG | 16 ... 14 |
| Section transversale du conducteur solide | 1 mm² ... 2.5 mm² |
| Couple de serrage Écrou de blocage | 5 Nm |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Section de conducteur flexible | 1 mm² ... 2.5 mm² |
| Dimensions of slip-on connection | 4.8 x 0.8 mm |
| Diamètre du fil, isolation comprise | 2 mm ... 3.8 mm |
| Méthode de connexion Côté terrain | IDC connection |
| Méthode de connexion Côté appareil | Spade connection |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Fréquence des connexions entre conducteurs de même section | max. 10 |
| Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
QUICKON panel feed-through for the hazardous area, 4+PE-pos., 1.0 mm2... 2.5 mm2/with QUICKON nut, black, for cable diameter 6 mm ... 11 mm, M25 connection thread with 5 slip-on contacts for slip-on s
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
