QPD W 4PE2,5 M25 0,5 GY

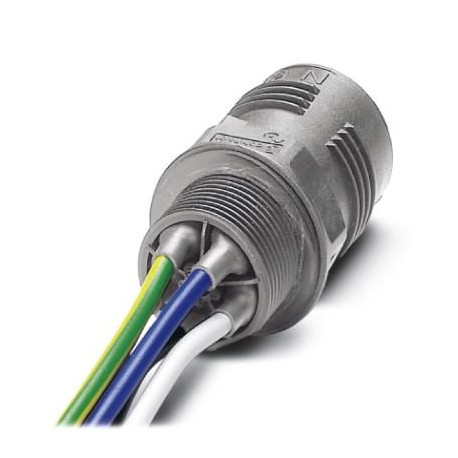

QPD W 4PE2,5 M25 0,5 GY 1582577 PHOENIX CONTACT Panel feed-through, QUICKON connection, No. of pos.: 4+PE, 1..
$0.00USD
4971 en stock
Spécifications clés
:IDC connection
Taper:QPD 5x2,5
Couleur:gray
Type de verrouillage:Screw locking
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| IDC connection | |
| Taper | QPD 5x2,5 |
| Couleur | gray |
| Type de verrouillage | Screw locking |
| Courant nominal | 20 A |
| Longueur du câble | 0.5 m |
| Matériel de contact | Cu |
| Degré de pollution | 3 |
| Méthode de connexion | QUICKON connection |
| Courant nominal IN | 20 A |
| Matériau isolant | PA |
| Nombre de positions | 5 |
| Degré de protection | IP68 (2 m / 24 h) |
| Catégorie de surtension | III |
| Tension nominale (II/2) | 1000 V |
| Nombre de connexions | 10 |
| Tension nominale (III/2) | 1000 V |
| Tension nominale (III/3) | 690 V |
| QUICKON connectability | max. 10 |
| Taille de la clé, écrou union | 27 mm |
| Section transversale du conducteur | 2.5 mm² |
| diamètre extérieur du câble | 6 mm ... 10 mm |
| Matériau porteur de contact | PA |
| matériau de surface de contact | silver-plated |
| Notez le nombre de positions | 4+PE |
| matériau isolant pour fils | PVC / PE |
| Taille de la clé, contre-écrou | 30 mm |
| Tension de surtension nominale (II/2) | 8 kV |
| Tension de surtension nominale (III/2) | 8 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Couple de serrage, écrou de raccord | 10 Nm |
| Tightening torque, counter nut | 5 Nm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Conductor cross section AWG max. | 14 |
| Conductor cross section AWG min. | 16 |
| Conductor cross section solid max. | 2.5 mm² |
| Conductor cross section solid min. | 1 mm² |
| Diamètre du fil, isolation comprise | 2.5 mm ... 3.8 mm |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section flexible min. | 1 mm² |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit | VDE 0295 class 1 to 6/min. 0.15 mm |
