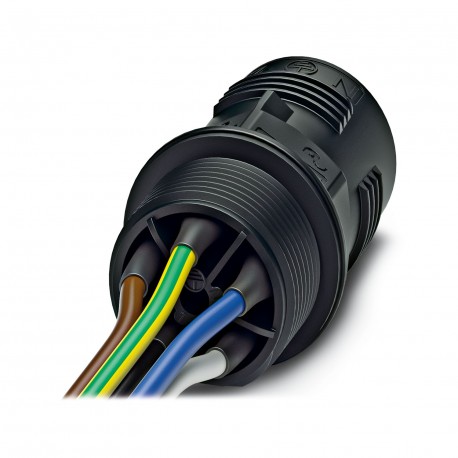

QPD W 5X1,5 M25 1,0 BK B-S
QPD W 5X1,5 M25 1,0 BK B-S 1424877 PHOENIX CONTACT Panel feed-through QPD W 5X1,5 M25 1,0 BK B-S 1424877
$0.00USD
4165 en stock
Spécifications clés
:IP68 (2 m / 24 h)
Taper:QPD 5x1,5
Couleur:black (RAL 9005)
Largeur:30 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| IP68 (2 m / 24 h) | |
| Taper | QPD 5x1,5 |
| Couleur | black (RAL 9005) |
| Largeur | 30 mm |
| Codage | Coding profile |
| Hauteur | 30 mm |
| Longueur | 47.9 mm |
| Diamètre | 30 mm |
| longueur du câble | 1 m |
| Type de produit | Panel feed-through |
| Type de montage | Front mounting M25 |
| Courant nominal | 17.5 A |
| Famille de produits | QPD |
| Force d'impact | IK07 |
| Material Contact | Cu |
| Matériau du logement | PA |
| Marquage de position | 1, 2, 3, 4, 5 |
| résistance de contact | < 3 mΩ |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 690 V |
| Fil unique, couleur | red, black, white, violet, brown |
| section transversale du câble | 1.5 mm² |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 5 |
| Degré de protection | IP66 |
| Catégorie de surtension | III |
| tension nominale (II/2) | 1000 V |
| Nombre de connexions | 10 |
| Tension nominale (III/3) | 690 V |
| tension nominale (III/2) | 1000 V |
| Material Contact surface | silver-plated |
| Isolation des fils électriques | PVC / PE |
| Tension de surtension nominale (II/2) | 8 kV |
| Cycles d'insertion/retrait | max. 50 |
| Tension de surtension nominale (III/2) | 8 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Nombre de connexions par position | 1 |
| Diamètre du fil, isolation comprise | 1.6 mm ... 3 mm |
| Méthode de connexion Côté appareil | Single wires |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 100 °C |
| Fréquence des connexions entre conducteurs de même section | max. 10 |
| Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
Panel feed-through, product family: QPD, connection method: Single wires,M25, 690 V, 17.5 A, PA, black, without QUICKON nut, coding: Coding profile, 1.5 mm2, cable length: 1 m, pin assignment: 1 = RD,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
