QPD W3PE2,5 M25 0,5 GY

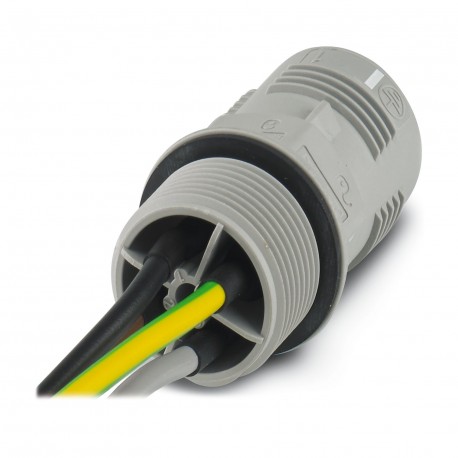

QPD W3PE2,5 M25 0,5 GY 1423966 PHOENIX CONTACT Panel feed-through
$0.00USD
4913 en stock
Spécifications clés
:690 V DC
Taper:QPD 4x2,5
Couleur:light gray (RAL 7035)
Largeur:30 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 690 V DC | |
| Taper | QPD 4x2,5 |
| Couleur | light gray (RAL 7035) |
| Largeur | 30 mm |
| Codage | coded |
| Hauteur | 30 mm |
| Longueur | 47.7 mm |
| Diamètre | 30 mm |
| longueur du câble | 0.5 m |
| Sans halogène | yes |
| Type de produit | Panel feed-through |
| Type de montage | Front mounting M25 |
| Courant nominal | 20 A |
| Famille de produits | QPD |
| Force d'impact | IK07 |
| Révision de l'article | 03 |
| Material Contact | Cu |
| Matériau du logement | PA |
| Marquage de position | 1, 2, 3, PE |
| Profil de connexion | 3+PE |
| résistance de contact | < 3 mΩ |
| Courant nominal IN | 20 A |
| Tension nominale UN | 690 V AC |
| section transversale du câble | 2.5 mm² |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| Degré de protection | IP66 |
| Catégorie de surtension | III |
| tension nominale (II/2) | 1000 V |
| Nombre de connexions | 10 |
| Tension nominale (III/3) | 690 V |
| tension nominale (III/2) | 690 V |
| Material Contact surface | silver-plated |
| Isolation des fils électriques | PVC/PE/TPE/rubber |
| Tension de surtension nominale (II/2) | 6 kV |
| Cycles d'insertion/retrait | max. 50 |
| Tension de surtension nominale (III/2) | 6 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Couple de serrage de l'écrou union | 10 Nm |
| Section de connexion AWG | 16 ... 14 |
| Section transversale du conducteur solide | 1 mm² ... 2.5 mm² |
| Couple de serrage Écrou de blocage | 5 Nm |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Section de conducteur flexible | 1 mm² ... 2.5 mm² |
| Nombre de connexions par position | 1 |
| Diamètre du fil, isolation comprise | 2 mm ... 3.6 mm |
| Méthode de connexion Côté appareil | Single wires (Welded-on) |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 100 °C |
| Fréquence des connexions entre conducteurs de même section | max. 10 |
| Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
Feedthrough, QUICKON connection, number of poles: 3+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, grey, without QUICKON nut, mounting thread: M25, IDC connection (soldered), 2.5 mm², conductors cut so that they
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
