QPDW3PE1,5 6-10 M25 0,1 BKKTH

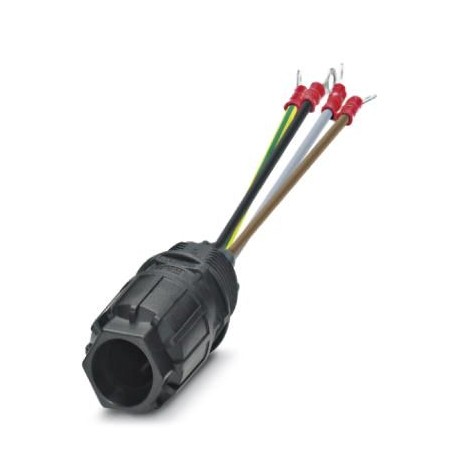

QPDW3PE1,5 6-10 M25 0,1 BKKTH 1582475 PHOENIX CONTACT QUICKON panel feed-through, 3-pos. +PE, 1.0 mm² ... 2...
$0.00USD
3232 en stock
Spécifications clés
:IDC connection
Taper:QPD 4x2,5
Couleur:black
Type de verrouillage:Screw locking
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| IDC connection | |
| Taper | QPD 4x2,5 |
| Couleur | black |
| Type de verrouillage | Screw locking |
| Courant nominal | 20 A |
| Longueur du câble | 0.1 m |
| Matériel de contact | Cu |
| Degré de pollution | 3 |
| Méthode de connexion | QUICKON connection |
| Courant nominal IN | 20 A |
| Matériau isolant | PA |
| Nombre de positions | 4 |
| Degré de protection | IP68 (2 m / 24 h) |
| Catégorie de surtension | III |
| Tension nominale (II/2) | 1000 V |
| Nombre de connexions | 10 |
| Tension nominale (III/2) | 1000 V |
| Tension nominale (III/3) | 690 V |
| QUICKON connectability | max. 10 |
| Taille de la clé, écrou union | 22 mm |
| diamètre extérieur du câble | 6 mm ... 10 mm |
| Matériau porteur de contact | PA |
| matériau de surface de contact | silver-plated |
| Notez le nombre de positions | 3+PE |
| matériau isolant pour fils | PVC/PE/TPE/rubber |
| Taille de la clé, contre-écrou | 27 mm |
| Tension de surtension nominale (II/2) | 8 kV |
| Cycles d'insertion/retrait | >= 50 (Quickon connections max. 10) |
| Tension de surtension nominale (III/2) | 8 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Couple de serrage, écrou de raccord | 5 Nm |
| Tightening torque, counter nut | 5 Nm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Conductor cross section AWG max. | 14 |
| Conductor cross section AWG min. | 16 |
| Conductor cross section solid max. | 2.5 mm² |
| Conductor cross section solid min. | 1 mm² |
| Diamètre du fil, isolation comprise | 2.5 mm ... 3.8 mm |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section flexible min. | 1 mm² |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Structure d'un fil de Litz individuel selon la norme VDE 0295 / diamètre du fil le plus petit | VDE 0295 class 1 to 6/min. 0.15 mm |
Description du produit
QUICKON feedthroughs, 3+PE poles, 1.0 mm² ... 2.5 mm² / 630 V / 20 A, with QUICKON nut for cable diameters of 6 mm... 10 mm, with 4 x 1.5 mm² soldered conductors, 0.1 m long, with ring wire lugs at th
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
