QUINT4-BUFFER/24DC/20

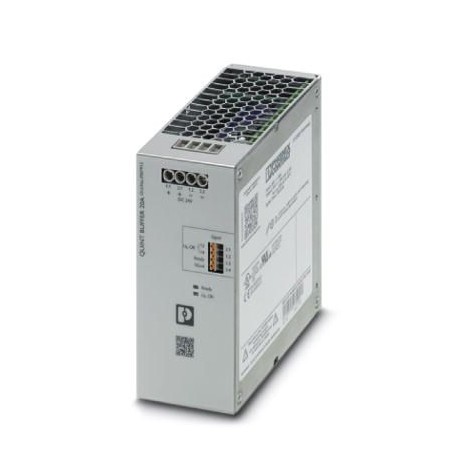

QUINT4-BUFFER/24DC/20 2907913 PHOENIX CONTACT Buffer module
$0.00USD
4979 en stock
Spécifications clés
GTIN:4055626309040
Clé de commande:2907913
(Signalisation):UL/C-UL Recognized UL 60950-1
page du catalogue:Page 295 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626309040 |
| Clé de commande | 2907913 |
| (Signalisation) | UL/C-UL Recognized UL 60950-1 |
| page du catalogue | Page 295 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | CN (China) |
| Tension (signalisation) | 10 V |
| Commentaires (Signalisation) | Criterion B |
| numéro de tarif douanier | 85322900 |
| Efficacité (Données de sortie) | > 98 % (with charged energy storage device) |
| Poids net (Données de sortie) | 1 kg |
| Homologations UL (Signalisation) | UL Listed UL 508 |
| Longueur de dénudage (Général) | 8 mm |
| Classe climatique (Dimensions) | 3K3 (in acc. with EN 60721) |
| Méthode de connexion (Générale) | Screw connection |
| Profondeur (Données commerciales clés) | 125 mm |
| Gamme de fréquences (signalisation) | 0.15 MHz ... 80 MHz |
| Technologie IQ (Données de sortie) | no |
| Support de mémoire (données de sortie) | Electrolytic capacitor |
| Largeur (Données commerciales clés) | 56 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 130 mm |
| Décharge par contact (signalisation) | 4 kV (Test Level 2) |
| Classe de protection (Données de sortie) | Special application (SELV input voltage, hazardous voltages are generated in the device). |
| Position de montage (Données de sortie) | horizontal DIN rail NS 35, EN 60715 |
| Force de champ de test (signalisation) | 10 V/m |
| Degré de pollution (Dimensions) | 2 |
| Hauteur d'installation (Dimensions) | ≤ 4000 m |
| Connexion en série (Données d'entrée) | No |
| Degré de protection (Dimensions) | IP20 |
| Directive Basse Tension (Signalisation) | Conformance with Low Voltage Directive 2014/35/EC |
| Normes/réglementations (Signalisation) | EN 61000-4-6 |
| Degré de protection (Données de sortie) | IP20 |
| Tension d'entrée (conditions ambiantes) | 24 V DC (SELV) |
| Instructions d'assemblage (Données de sortie) | alignable: horizontally 0 mm, vertically 50 mm |
| Connexion en parallèle (Données d'entrée) | no |
| Tension de sortie nominale (données d'entrée) | 24 V DC (depending on the input voltage) |
| Poids par pièce (emballage exclu) | 997.000 g |
| Nom de la sortie (Données de connexion, sortie) | Transistor output, active |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 25; |
| Boost statique (IStat.Boost) (Données d'entrée) | 25 A |
| Plage de tension d'entrée (conditions ambiantes) | 22.5 V DC ... 30 V DC |
| MTBF (IEC 61709, SN 29500) (Données de sortie) | 2497464 h (40 °C) |
| Courant de sortie nominal (IN) (Données d'entrée) | 20 A |
| Tension de sortie (Données de connexion, sortie) | 24 V (UN- 2 V (typical)) |
| Norme - Sécurité électrique (Signalisation) | IEC 60950-1/VDE 0805 (SELV) |
| Affichage de l'état (Données de connexion, sortie) | LED |
| Compatibilité électromagnétique (signalisation) | Conformance with EMC Directive 2014/30/EU |
| Perte de puissance, charge nominale max. (Données d'entrée) | < 6 W |
| Longueur de dénudage (Données de connexion, entrée) | 8 mm |
| Section transversale du conducteur AWG max. (Général) | 10 |
| Section transversale du conducteur AWG min. (Général) | 30 |
| Méthode de connexion (Données de connexion, entrée) | Screw connection |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C (> 40 °C Derating: 1 %/K / > 60 °C Derating: 2.5 %/K) |
| Section transversale maximale du conducteur solide (Général) | 6 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Seuil de connexion fixe (conditions ambiantes) | < 22 V DC |
| Description de la sortie (Données de connexion, sortie) | floating 13/14 |
| Catégorie de surtension (EN 60950-1) (Signalisation) | I |
| Section transversale du conducteur flexible max. (Général) | 4 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Consommation de courant (au ralenti) (conditions ambiantes) | 0.2 A (No-load) |
| Courant de charge continu (Données de connexion, sortie) | 20 mA |
| Consommation de courant (maximum) (conditions ambiantes) | 26 A (max.) |
| Désignation de la signalisation (Données de connexion, sortie) | Reference potential for Ready |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 70 °C |
| Température ambiante (test de démarrage) (Dimensions) | -40 °C |
| Section du conducteur AWG max. (Données de connexion, entrée) | 10 |
| Section du conducteur AWG min. (Données de connexion, entrée) | 30 |
| Section du conducteur AWG max. (Données de connexion, sortie) | 16 |
| Section du conducteur AWG min. (Données de connexion, sortie) | 24 |
| Section transversale maximale du conducteur plein (Données de connexion, entrée) | 6 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, entrée) | 0.2 mm² |
| Consommation de courant (processus de charge) (conditions ambiantes) | 0.6 A (charging process) |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | ≤ 95 % |
| Section transversale maximale du conducteur solide (Données de connexion, sortie) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, sortie) | 0.2 mm² |
| Section transversale du conducteur flexible max. (Données de connexion, entrée) | 4 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, entrée) | 0.2 mm² |
| Section transversale du conducteur flexible max. (Données de connexion, sortie) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, sortie) | 0.2 mm² |
Description du produit
QUINT buffer module with maintenance-free energy storage on a condenser for rail mounting, input: 24 V DC, output: 24 V DC/20 A, incl. universal adapter for mounted UTA 107 rail.
