QUINT4-PS/1AC/24DC/3.8/PT

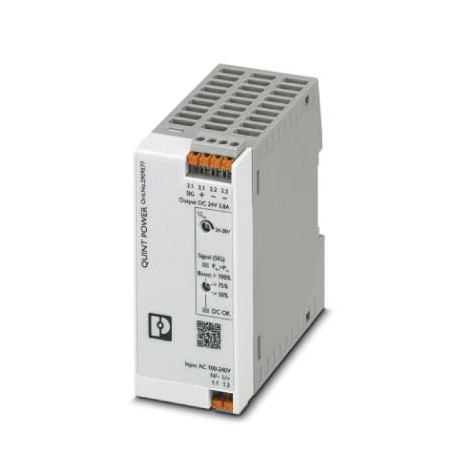

QUINT4-PS/1AC/24DC/3.8/PT 2909577 PHOENIX CONTACT Power supply unit
$0.00USD
3715 en stock
Spécifications clés
GTIN:4055626356488
Clé de commande:2909577
Unité d'emballage:1 pc
(Données d'entrée):< 6 W (230 V AC)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626356488 |
| Clé de commande | 2909577 |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | < 6 W (230 V AC) |
| (Données de sortie) | > 271000 h (60 °C) |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85044030 |
| (Conditions ambiantes) | typ. 35 ms (230 V AC) |
| Déclassement (Données d'entrée) | > 60 °C (2.5%/K) |
| Efficacité (Données de sortie) | typ. 92.8 % (120 V AC) |
| Poids net (Données de sortie) | 0.296 kg |
| Puissance de sortie (données d'entrée) | 90 W |
| Longueur de dénudage (Général) | 10 mm |
| Classe climatique (Dimensions) | 3K3 (in acc. with EN 60721) |
| Méthode de connexion (Générale) | Push-in technology |
| Profondeur (Données commerciales clés) | 90 mm |
| Largeur (Données commerciales clés) | 45 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 106 mm |
| Ondulation résiduelle (Données d'entrée) | < 45 mVPP(with nominal values) |
| Écart de contrôle (données d'entrée) | < 0.5 % (Static load change 10 % ... 90 %) |
| Classe de protection (Données de sortie) | II |
| Fusible d'entrée (conditions ambiantes) | 3.15 A (slow-blow, internal) |
| (Données de connexion pour la signalisation) | ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Degré de pollution (Dimensions) | 2 |
| Résistance de rétroaction (données d'entrée) | ≤ 35 V DC |
| Hauteur d'installation (Dimensions) | ≤ 5000 m (> 2000 m, observe derating) |
| Connexion en série (Données d'entrée) | yes |
| Degré de protection (Dimensions) | IP20 |
| Degré de protection (Données de sortie) | IP20 |
| Temps de réponse typique (données d'entrée) | 500 ms |
| Instructions d'assemblage (Données de sortie) | DIN rail mounting |
| Connexion en parallèle (Données d'entrée) | Yes, for redundancy and increased capacity |
| Tension de sortie nominale (données d'entrée) | 24 V DC |
| Mise en mémoire tampon du réseau (conditions ambiantes) | typ. 35 ms (120 V AC) |
| Poids par pièce (emballage exclu) | 380.000 g |
| Choc (Données de connexion pour la signalisation) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 25; |
| Boost dynamique (IDyn.Boost) (Données d'entrée) | 7 A (≤ 60 °C (5 s)) |
| Type de protection (conditions ambiantes) | Transient surge protection |
| Tension (Données de connexion pour la signalisation) | 10 V (Test Level 3) |
| Commentaires (Données de connexion pour la signalisation) | Criterion B |
| Consommation de courant (conditions ambiantes) | 1 A (100 V AC) |
| Plage de tension d'entrée (conditions ambiantes) | 100 V AC ... 240 V AC -15 % ... +10 % |
| MTBF (IEC 61709, SN 29500) (Données de sortie) | > 1272000 h (25 °C) |
| Courant de sortie nominal (IN) (Données d'entrée) | 3.8 A |
| Courant d'appel (conditions ambiantes) | typ. 13 A (at 25 °C) |
| Perte de puissance, charge nominale max. (Données d'entrée) | < 7 W (120 V AC) |
| Longueur de dénudage (Données de connexion, entrée) | 10 mm |
| Section transversale du conducteur AWG max. (Général) | 14 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Méthode de connexion (Données de connexion, entrée) | Push-in technology |
| Longueur de suppression (Données de connexion, sortie) | 10 mm |
| Méthode de connexion (Données de connexion, sortie) | Push-in technology |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Section transversale maximale du conducteur solide (Général) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Courant de décharge vers PE (conditions ambiantes) | < 0.25 mA (264 V AC, 60 Hz) |
| Homologations UL (Données de connexion pour la signalisation) | UL Listed UL 61010-1 |
| Tension d'isolation entrée/sortie (Données de sortie) | 4 kV AC (type test) |
| Consommation électrique nominale (conditions ambiantes) | 104 VA |
| Section transversale du conducteur flexible max. (Général) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Plage de fréquences (Données de connexion pour la signalisation) | 0.15 MHz ... 80 MHz |
| Rigidité diélectrique maximale (conditions ambiantes) | 300 V AC 30 s |
| Décharge par contact (Données de connexion pour la signalisation) | 4 kV (Test Level 2) |
| Circuit/composant de protection (conditions ambiantes) | Varistor |
| Test de puissance du champ (Données de connexion pour la signalisation) | 3 V/m (Test Level 2) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Normes/réglementations (Données de connexion pour la signalisation) | EN 61000-4-8 |
| Vibration (fonctionnement) (Données de connexion pour la signalisation) | < 15 Hz, ±2.5 mm amplitude; 15 Hz ... 100 Hz: 2.3 g 90 Min. (in accordance with IEC 60068-2-6) |
| Température ambiante (test de démarrage) (Dimensions) | -40 °C |
| Réglage de la plage de tension de sortie (USet) (Données d'entrée) | 24 V DC ... 28 V DC (constant capacity) |
| Choix des disjoncteurs adaptés (conditions ambiantes) | 6 A ... 16 A (Characteristic B, C, D, K or comparable) |
| Émission de bruit conduit (Données de connexion pour la signalisation) | EN 55016 EN 61000-6-4 (Class A) |
| Section du conducteur AWG max. (Données de connexion, entrée) | 14 |
| Section du conducteur AWG min. (Données de connexion, entrée) | 24 |
| Standard - Isolation sécurisée (Données de connexion pour la signalisation) | IEC 61558-2-16 |
| Section du conducteur AWG max. (Données de connexion, sortie) | 14 |
| Section du conducteur AWG min. (Données de connexion, sortie) | 24 |
| Section transversale maximale du conducteur plein (Données de connexion, entrée) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, entrée) | 0.2 mm² |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | ≤ 95 % (at 25 °C, non-condensing) |
| Dissipation de puissance maximale en condition à vide (Données d'entrée) | < 1 W (120 V AC) |
| Protection contre les surtensions en sortie (données d'entrée) | ≤ 32 V DC |
| Section transversale maximale du conducteur solide (Données de connexion, sortie) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, sortie) | 0.2 mm² |
| Norme - Sécurité électrique (Données de connexion pour la signalisation) | IEC 61010-2-201 (SELV) |
| Compatibilité électromagnétique (Données de connexion pour la signalisation) | Conformance with EMC Directive 2014/30/EU |
| Section transversale du conducteur flexible max. (Données de connexion, entrée) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, entrée) | 0.2 mm² |
| Section transversale du conducteur flexible max. (Données de connexion, sortie) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, sortie) | 0.2 mm² |
| Catégorie de surtension (EN 61010-1) (Données de connexion pour la signalisation) | II |
| Catégorie de surtension (EN 62477-1) (Données de connexion pour la signalisation) | III (≤ 2000 m) |
| Norme - Sécurité des transformateurs (Données de connexion pour la signalisation) | EN 61558-2-16 |
| Norme – Très basse tension de sécurité (Données de connexion pour la signalisation) | IEC 61010-1 (SELV) |
| Norme – Limitation des courants harmoniques du réseau (Données de raccordement pour la signalisation) | EN 61000-3-2 |
| Dispositifs d'alimentation standard pour basse tension avec sortie CC (Données de connexion pour la signalisation) | EN 61204-3 |
Description du produit
Primary switching power supplies, QUINT POWER, Push-in connection, Rail mounting, input:1phase, output: 24 VDC / 3.8 A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
