QUINT4-PS/3AC/24DC/10

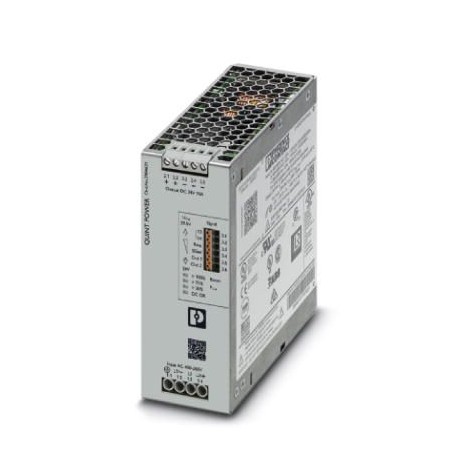

QUINT4-PS/3AC/24DC/10 2904621 PHOENIX CONTACT Power supply unit
$0.00USD
4778 en stock
Spécifications clés
GTIN:4046356986878
Clé de commande:2904621
page du catalogue:Page 208 (C-4-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356986878 |
| Clé de commande | 2904621 |
| page du catalogue | Page 208 (C-4-2017) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | < 20 W (480 V AC) |
| (Données de sortie) | > 320000 h (60 °C) |
| Pays d'origine | TH (Thailand) |
| numéro de tarif douanier | 85044030 |
| (Conditions ambiantes) | typ. 26 ms (3x 480 V AC) |
| Déclassement (Données d'entrée) | > 60 °C (2.5%/K) |
| Efficacité (Données de sortie) | typ. 93 % (400 V AC) |
| Poids net (Données de sortie) | 0.9 kg |
| Puissance de sortie (données d'entrée) | 240 W |
| Longueur de dénudage (Général) | 8 mm |
| Classe climatique (Dimensions) | 3K3 (in acc. with EN 60721) |
| Méthode de connexion (Générale) | Screw connection |
| Profondeur (Données commerciales clés) | 125 mm |
| Largeur (Données commerciales clés) | 50 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 130 mm |
| Ondulation résiduelle (Données d'entrée) | < 75 mVPP(with nominal values) |
| Écart de contrôle (données d'entrée) | < 0.5 % (Static load change 10 % ... 90 %) |
| Classe de protection (Données de sortie) | I |
| Position de montage (Données de sortie) | horizontal DIN rail NS 35, EN 60715 |
| (Données de connexion pour la signalisation) | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Degré de pollution (Dimensions) | 2 |
| Résistance de rétroaction (données d'entrée) | ≤ 35 V DC |
| Hauteur d'installation (Dimensions) | ≤ 5000 m (> 2000 m, observe derating) |
| Connexion en série (Données d'entrée) | yes |
| Degré de protection (Dimensions) | IP20 |
| Degré de protection (Données de sortie) | IP20 |
| Temps de réponse typique (données d'entrée) | 300 ms (from SLEEP MODE) |
| Instructions d'assemblage (Données de sortie) | alignable: PN≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm verticallyalignable: PN<50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom |
| Connexion en parallèle (Données d'entrée) | Yes, for redundancy and increased capacity |
| Tension de sortie nominale (données d'entrée) | 24 V DC |
| Mise en mémoire tampon du réseau (conditions ambiantes) | typ. 29 ms (3x 400 V AC) |
| Poids par pièce (emballage exclu) | 1,000.000 g |
| Choc (Données de connexion pour la signalisation) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 25; |
| Plage de fréquences CA (conditions ambiantes) | 50 Hz ... 60 Hz -10 % ... +10 % |
| Boost dynamique (IDyn.Boost) (Données d'entrée) | 20 A (5 s) |
| Boost statique (IStat.Boost) (Données d'entrée) | 12.5 A |
| Type de protection (conditions ambiantes) | Transient surge protection |
| Tension (Données de connexion pour la signalisation) | 10 V (Test Level 3) |
| Commentaires (Données de connexion pour la signalisation) | Criterion B |
| Consommation de courant (conditions ambiantes) | 3x 0.5 A (400 V AC) |
| Plage de tension d'entrée (conditions ambiantes) | 3x 400 V AC ... 500 V AC -20 % ... +10 % |
| MTBF (IEC 61709, SN 29500) (Données de sortie) | > 1034000 h (25 °C) |
| Courant de sortie nominal (IN) (Données d'entrée) | 10 A |
| Courant d'appel (conditions ambiantes) | typ. 3 A (at 25 °C) |
| Perte de puissance, charge nominale max. (Données d'entrée) | < 19 W (400 V AC) |
| Longueur de dénudage (Données de connexion, entrée) | 6.5 mm |
| Section transversale du conducteur AWG max. (Général) | 10 |
| Section transversale du conducteur AWG min. (Général) | 30 |
| Méthode de connexion (Données de connexion, entrée) | Screw connection |
| Protection contre les surtensions de sortie (données d'entrée) | ≤ 32 V DC |
| Longueur de suppression (Données de connexion, sortie) | 8 mm |
| Méthode de connexion (Données de connexion, sortie) | Push-in connection |
| Tension d'isolation entrée / PE (Données de sortie) | 3.5 kV AC (type test) |
| Coupure sélective de fusible (ISFB) (Données d'entrée) | 60 A (15 ms) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Section transversale maximale du conducteur solide (Général) | 6 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Courant de décharge vers PE (conditions ambiantes) | < 3.5 mA |
| Tension de sortie d'isolation / PE (Données de sortie) | 0.5 kV DC (type test) |
| Homologations UL (Données de connexion pour la signalisation) | UL Listed UL 508 |
| Tension d'isolation entrée/sortie (Données de sortie) | 4 kV AC (type test) |
| Émission de bruit (Données de connexion pour la signalisation) | Additional basic standard EN 61000-6-5 (immunity in power station), IEC/EN 61850-3 (energy supply) |
| Immunité au bruit (Données de connexion pour la signalisation) | Immunity according to EN 61000-6-1 (residential), EN 61000-6-2 (industrial), and EN 61000-6-5 (power station equipment zone), IEC/EN 61850-3 (energy supply) |
| Consommation électrique nominale (conditions ambiantes) | 274 VA |
| Section transversale du conducteur flexible max. (Général) | 4 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Plage de fréquences (Données de connexion pour la signalisation) | 0.15 MHz ... 80 MHz |
| Plage de tension d'entrée nominale (conditions ambiantes) | 3x 400 V AC ... 500 V AC |
| Décharge par contact (Données de connexion pour la signalisation) | 4 kV (Test Level 2) |
| Circuit/composant de protection (conditions ambiantes) | Varistor, gas-filled surge arrester |
| Applications ferroviaires (Données de connexion pour la signalisation) | EN 50121-3-2 |
| Test de puissance du champ (Données de connexion pour la signalisation) | 3 V/m (Test Level 2) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Profondeur avec assemblage alternatif (Données commerciales clés) | 53 mm |
| Directive Basse Tension (Données de connexion pour la signalisation) | Conformance with Low Voltage Directive 2014/35/EC |
| Approbation de construction navale (Données de connexion pour la signalisation) | DNV GL, PRS, BV, LR, ABS |
| Normes/réglementations (Données de connexion pour la signalisation) | EN 61000-4-8 |
| Vibration (fonctionnement) (Données de connexion pour la signalisation) | 5 Hz ... 100 Hz resonance search 2.3g, 90 min., resonance frequency 2.3g, 90 min. (according to DNV GL Class C) |
| Largeur avec assemblage alternatif (Données commerciales clés) | 122 mm |
| Hauteur avec assemblage alternatif (Données commerciales clés) | 130 mm |
| Température ambiante (test de démarrage) (Dimensions) | -40 °C |
| Réglage de la plage de tension de sortie (USet) (Données d'entrée) | 24 V DC ... 29.5 V DC (constant capacity) |
| Choix des disjoncteurs adaptés (conditions ambiantes) | 3x 4 A ... 20 A (Characteristic B, C or comparable) |
| Émission de bruit conduit (Données de connexion pour la signalisation) | EN 55016 EN 61000-6-4 (Class A) |
| Section du conducteur AWG max. (Données de connexion, entrée) | 12 |
| Section du conducteur AWG min. (Données de connexion, entrée) | 30 |
| Standard - Isolation sécurisée (Données de connexion pour la signalisation) | DIN VDE 0100-410 |
| Section du conducteur AWG max. (Données de connexion, sortie) | 16 |
| Section du conducteur AWG min. (Données de connexion, sortie) | 24 |
| Section transversale maximale du conducteur plein (Données de connexion, entrée) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, entrée) | 0.2 mm² |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | ≤ 95 % (at 25 °C, non-condensing) |
| Dissipation de puissance maximale en condition à vide (Données d'entrée) | < 5 W (400 V AC) |
| Section transversale maximale du conducteur solide (Données de connexion, sortie) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, sortie) | 0.2 mm² |
| Norme - Sécurité électrique (Données de connexion pour la signalisation) | IEC 60950-1/VDE 0805 (SELV) |
| Exigences CEM, centrale électrique (Données de connexion pour la signalisation) | IEC 61850-3 |
| Compatibilité électromagnétique (Données de connexion pour la signalisation) | Conformance with EMC Directive 2014/30/EU |
| Section transversale du conducteur flexible max. (Données de connexion, entrée) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, entrée) | 0.2 mm² |
| Section transversale du conducteur flexible max. (Données de connexion, sortie) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, sortie) | 0.2 mm² |
| Catégorie de surtension (EN 60950-1) (Données de connexion pour la signalisation) | II (≤ 5000 m) |
| Catégorie de surtension (EN 61010-1) (Données de connexion pour la signalisation) | II (≤ 5000 m) |
| Catégorie de surtension (EN 62477-1) (Données de connexion pour la signalisation) | III (≤ 2000 m) |
| Norme - Sécurité des transformateurs (Données de connexion pour la signalisation) | EN 61558-2-16 (air clearances and creepage distances only) |
| Norme – Très basse tension de sécurité (Données de connexion pour la signalisation) | IEC 60950-1 (SELV) and EN 60204-1 (PELV) |
| Norme – Limitation des courants harmoniques du réseau (Données de raccordement pour la signalisation) | EN 61000-3-2 |
| Dispositifs d'alimentation standard pour basse tension avec sortie CC (Données de connexion pour la signalisation) | EN 61204-3 |
| Homologation - exigence de l'industrie des semi-conducteurs concernant les creux de tension secteur (Données de connexion pour la signalisation) | SEMI F47-0706; EN 61000-4-11 |
| Norme – Équipements électroniques destinés aux installations électriques et leur assemblage dans ces installations (Données de connexion pour la signalisation) | EN 50178/VDE 0160 (PELV) |
Description du produit
QUINT POWER switched primary power supply with selectable output characteristic curve, SFB (Selective Fuse Breaking) technology and NFC interface, input: three-phase, output: 24 V DC / 10 A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
