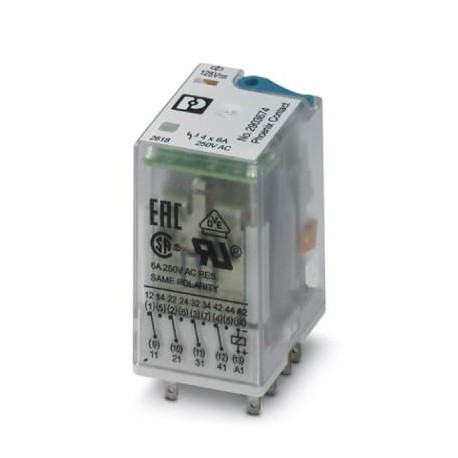

REL-IR4/LDP-125DC/4X21AU
REL-IR4/LDP-125DC/4X21AU 2903674 PHOENIX CONTACT Single relay
$0.00USD
3141 en stock
Spécifications clés
GTIN:4046356758871
Clé de commande:2903674
(Général):IEC 61810
(Côté bobine):36 V DC
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356758871 |
| Clé de commande | 2903674 |
| (Général) | IEC 61810 |
| (Côté bobine) | 36 V DC |
| page du catalogue | Page 314 (C-5-2017) |
| Unité d'emballage | 10 pc |
| (Côté contact) | 1 A (at 240 V, AC15) |
| Remarque (côté bobine) | If the specified maximum values for multi-layer contact relays are exceeded, the gold plating is destroyed. The maximum values of the power contact relay are then valid. This can result in a shorter service life than with a pure power contact. |
| Pays d'origine | PL (Poland) |
| Remarque (côté contact) | the following values are applicable if a gold layer is destroyed |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Basic insulation |
| quantité minimale de commande | 10 pc |
| Type de contact (côté bobine) | 4 PDTs |
| Profondeur (Données commerciales clés) | 35.6 mm |
| Largeur (Données commerciales clés) | 21.2 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi, hard gold-plated |
| Taille (Données commerciales clés) | 27.5 mm |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 2.5 kV |
| Catégorie de surtension (Général) | II |
| Matériau de contact (côté contact) | AgNi |
| Normes/réglementations (Généralités) | IEC 60664 |
| Capacité de commutation (côté contact) | 2 A (at 24 V, DC13) |
| Courant d'appel maximal (côté bobine) | 50 mA |
| Courant de commutation minimal (côté bobine) | 2 mA (24 V DC) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Capacité de commutation min. (côté bobine) | 48 mW |
| Poids par pièce (emballage exclu) | 35.580 g |
| Courant d'appel maximal (côté contact) | 16 A (20 ms, N/O contact) |
| Tension de commutation maximale (côté bobine) | 30 V AC |
| Courant de commutation minimal (côté contact) | 5 mA (at 24 V) |
| Tension de commutation minimale (côté bobine) | 2 V (At 24 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 50 mA |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Tension de commutation maximale (côté contact) | 250 V AC/DC |
| Tension de commutation minimale (côté contact) | 5 V (At 24 mA) |
| Temps de libération typique (conditions ambiantes) | 14 ms |
| Connection in acc. with standard (General) | CSA |
| Limitation du courant continu (côté contact) | 6 A |
| Charge du moteur selon la norme UL 508 (côté bobine) | 1/3 HP, 240 V AC |
| Temps de réponse typique (conditions ambiantes) | 13 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 125 V DC |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 7.7 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 1.2 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Pouvoir de coupure (charge ohmique) max. (côté contact) | 144 W (at 24 V DC) |
| Mode de fonctionnement (côté contact (avec couche d'or détruite)) | 100% operating factor |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Poids net (SAP) (côté contact (avec couche d'or détruite)) | 35.585 g |
| Position de montage (côté contact (avec couche d'or détruite)) | any |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.96 W |
| Degré de protection (côté contact (avec couche d'or détruite)) | RT I |
| Tension de test PDT/PDT (côté contact (avec couche d'or détruite)) | 2 kVrms(50 Hz, 1 min.) |
| Durée de vie mécanique (côté contact (avec couche d'or détruite)) | approx. 2x 107cycles |
| Durée de vie, électrique (côté contact (avec couche d'or détruite)) | see diagram |
| Test de tension d'enroulement/contact du relais (côté contact (couche d'or détruite)) | 2.5 kVrms(50 Hz, 1 min.) |
Description du produit
Plug-in industrial relays with power contacts and additional hard gold, 4 inverter contacts, test key, status LED, free-flowing diode, mechanical switching position indication, polarity A1+, A2-, coil
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
