En stock Produit phare

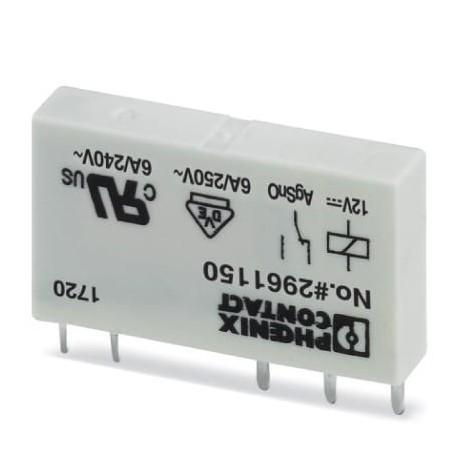

REL-MR-12DC/21
REL-MR- 12DC/21 2961150 PHOENIX CONTACT Single relay
$0.00USD
3631 en stock
Spécifications clés
GTIN:4017918159566
Clé de commande:2961150
(Général):EN 61810-1
(Côté bobine):1/6 HP, 240 - 277 V AC (N/C contact)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918159566 |
| Clé de commande | 2961150 |
| (Général) | EN 61810-1 |
| (Côté bobine) | 1/6 HP, 240 - 277 V AC (N/C contact) |
| page du catalogue | Page 298 (C-5-2017) |
| Unité d'emballage | 10 pc |
| Pays d'origine | CZ (Czech Republic) |
| numéro de tarif douanier | 85364190 |
| quantité minimale de commande | 10 pc |
| Type de contact (côté bobine) | 1 PDT |
| Profondeur (Données commerciales clés) | 15 mm |
| Largeur (Données commerciales clés) | 5 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgSnO |
| Taille (Données commerciales clés) | 28 mm |
| Degré de pollution (Général) | 3 |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Poids net (SAP) (côté contact) | 5 g |
| Normes/réglementations (Généralités) | IEC 60664 |
| Position de montage (côté contact) | any |
| Courant d'appel maximal (côté bobine) | 10 A (4 s) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 12 V) |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | RT III (wash-proof) |
| Instructions de montage (côté contact) | In rows with zero spacing |
| Résistance de la bobine (conditions ambiantes) | 848 Ω ±10 % (at 20 °C) |
| Poids par pièce (emballage exclu) | 5.000 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 5 V (at 100 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | 2x 107cycles |
| Limitation du courant continu (côté bobine) | 6 A |
| Temps de libération typique (conditions ambiantes) | 2.5 ms |
| Connection in acc. with standard (General) | CUL |
| Charge du moteur selon la norme UL 508 (côté bobine) | 1/4 HP, 240 - 277 V AC (N/O contact) |
| Temps de réponse typique (conditions ambiantes) | 5 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 12 V DC |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 14 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 140 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 4 kV AC (50 Hz, 1 min.) |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.17 W |
Description du produit
Plug-in miniature power relay, with power contact, 1 switched contact, input voltage 12 V DC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
