REL-MR-BL-24DC/21HC/MS

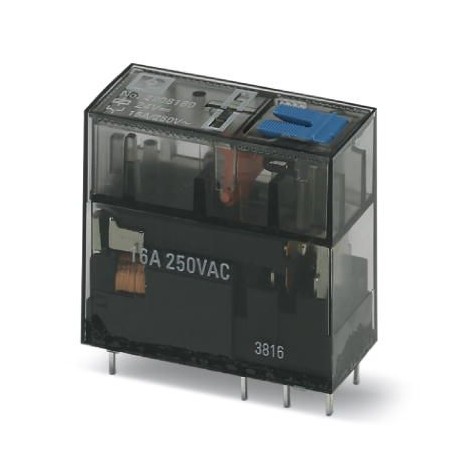

REL-MR-BL-24DC/21HC/MS 2908180 PHOENIX CONTACT Single relay
$0.00USD
3966 en stock
Spécifications clés
GTIN:4055626277899
Clé de commande:2908180
(Général):IEC 60664
(Côté bobine):66 W (at 220 V DC)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626277899 |
| Clé de commande | 2908180 |
| (Général) | IEC 60664 |
| (Côté bobine) | 66 W (at 220 V DC) |
| page du catalogue | Page 308 (C-5-2017) |
| Unité d'emballage | 10 pc |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85364190 |
| quantité minimale de commande | 10 pc |
| Type de contact (côté bobine) | 1 PDT |
| Profondeur (Données commerciales clés) | 25.5 mm |
| Largeur (Données commerciales clés) | 13 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Matériau de contact (côté bobine) | AgNi |
| Taille (Données commerciales clés) | 29 mm |
| Degré de pollution (Général) | 2 |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| Catégorie de surtension (Général) | III |
| Poids net (SAP) (côté contact) | 18 g |
| Normes/réglementations (Généralités) | IEC 61810 |
| Position de montage (côté contact) | any |
| Courant d'appel maximal (côté bobine) | 32 A (20 ms) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 12 V) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | RT II |
| Poids par pièce (emballage exclu) | 18.000 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 12 V (at 10 mA) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Durée de vie mécanique (côté contact) | 5x 106cycles |
| Limitation du courant continu (côté bobine) | 16 A |
| Durée de vie, électrique (côté contact) | see diagram |
| Temps de libération typique (conditions ambiantes) | 6 ms |
| Temps de réponse typique (conditions ambiantes) | 9 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 17 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 384 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 5 kV AC (50 Hz, 1 min.) |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.8 ... 2.2 (see diagram) |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.41 W |
Description du produit
Plug-in miniature relay, with power contact, 1 switched contact, check button, mechanical indication of switching position, polarity: bipolar, input voltage: 24VDC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
