En stock Produit phare
REL-OR2/LDP-220DC/2X21

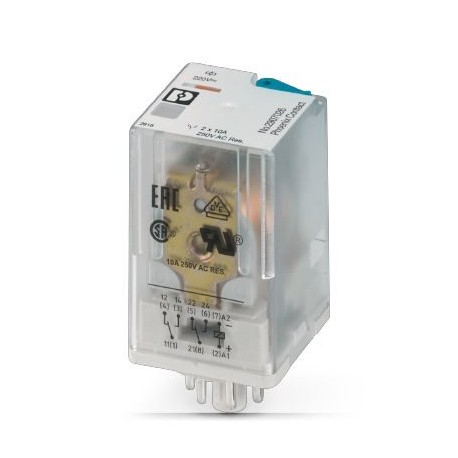

REL-OR2/LDP-220DC/2X21 2907026 PHOENIX CONTACT Single relay
$0.00USD
4433 en stock
Spécifications clés
GTIN:4055626159942
Clé de commande:2907026
(Général):IEC 61810
(Côté bobine):1.5 A (at 230 V, AC15)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626159942 |
| Clé de commande | 2907026 |
| (Général) | IEC 61810 |
| (Côté bobine) | 1.5 A (at 230 V, AC15) |
| page du catalogue | Page 322 (C-5-2017) |
| Unité d'emballage | 10 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Basic insulation |
| Type de contact (côté bobine) | 2 PDT |
| Profondeur (Données commerciales clés) | 54.4 mm |
| Largeur (Données commerciales clés) | 35 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| Taille (Données commerciales clés) | 35 mm |
| Degré de pollution (Général) | 3 |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| Tension de surtension nominale (Général) | 4 kV |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Poids net (SAP) (côté contact) | 91.53 g |
| Normes/réglementations (Généralités) | IEC 60664 |
| Position de montage (côté contact) | any |
| Courant d'appel maximal (côté bobine) | 30 A (20 ms, N/O contact) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 24 V) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | RT I |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Capacité de commutation min. (côté bobine) | 0.24 W |
| Tension de test PDT/PDT (côté contact) | 2 kVrms(50 Hz, 1 min.) |
| Poids par pièce (emballage exclu) | 91.530 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 10 V (At 24 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | 1x 107cycles, approximately |
| Limitation du courant continu (côté bobine) | 10 A |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Temps de libération typique (conditions ambiantes) | 7 ms |
| Temps de réponse typique (conditions ambiantes) | 18 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 220 V DC |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 8 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 240 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 2.5 kVrms(50 Hz, 1 min.) |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 1.76 W |
Description du produit
Plug-in octal relay with power contacts, 2 switches, test key, indication of the mechanical switching position, coil voltage: 220 V DC, actuation voltage at 23 °C without pre-excitation ≥60 % ... ≤80%
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
