REL-OR3/LDP-24DC/3X21

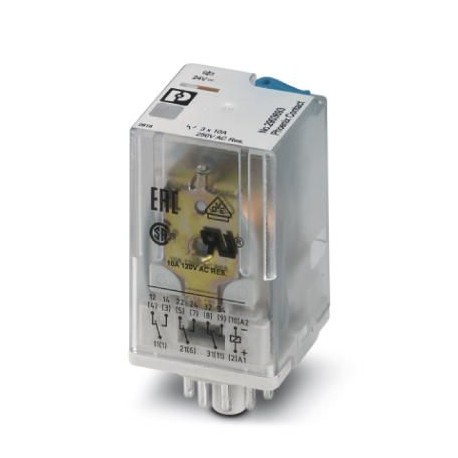

REL-OR3/LDP-24DC/3X21 2903693 PHOENIX CONTACT Single relay
$0.00USD
3453 en stock
Spécifications clés
GTIN:4046356759069
Clé de commande:2903693
(Général):IEC 61810
(Côté bobine):2500 VA (for 250 V AC)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356759069 |
| Clé de commande | 2903693 |
| (Général) | IEC 61810 |
| (Côté bobine) | 2500 VA (for 250 V AC) |
| page du catalogue | Page 322 (C-5-2017) |
| Unité d'emballage | 10 pc |
| (Côté contact) | Do not use to separate SELV / PELV circuits from other circuits, because safe isolation is not guaranteed. |
| Pays d'origine | PL (Poland) |
| Remarque (côté contact) | The outputs are not suitable for switching different outer conductors. |
| numéro de tarif douanier | 85364190 |
| Isolation (Général) | Basic insulation |
| quantité minimale de commande | 10 pc |
| Type de contact (côté bobine) | 3 PDTs |
| Profondeur (Données commerciales clés) | 54.4 mm |
| Largeur (Données commerciales clés) | 35 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Matériau de contact (côté bobine) | AgNi |
| Taille (Données commerciales clés) | 35 mm |
| Degré de pollution (Général) | 3 |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| Tension de surtension nominale (Général) | 4 kV |
| Catégorie de surtension (Général) | III |
| Poids net (SAP) (côté contact) | 90.29 g |
| Normes/réglementations (Généralités) | IEC 60664 |
| Position de montage (côté contact) | any |
| Courant d'appel maximal (côté bobine) | 30 A (20 ms, N/O contact) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 24 V) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | RT I |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Tension de test PDT/PDT (côté contact) | 2.5 kVrms(50 Hz, 1 min.) |
| Résistance de la bobine (conditions ambiantes) | 430 Ω ±10 % |
| Poids par pièce (emballage exclu) | 90.290 g |
| Tension de commutation maximale (côté bobine) | 250 V DC |
| Tension de commutation minimale (côté bobine) | 10 V (At 24 mA) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Durée de vie mécanique (côté contact) | approx. 2x 107cycles |
| Limitation du courant continu (côté bobine) | 10 A |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Temps de libération typique (conditions ambiantes) | 20 ms |
| Connection in acc. with standard (General) | CSA |
| Charge du moteur selon la norme UL 508 (côté bobine) | 1/2 HP, 240 V AC (N/O contact) |
| Temps de réponse typique (conditions ambiantes) | 18 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Type de tension pour l'actionnement (conditions ambiantes) | DC |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 60 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 240 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 2.5 kVrms(50 Hz, 1 min.) |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 1.44 W |
Description du produit
Pluggable octal relays with power contacts, 3 switched contacts, test key, free-flowing diode, mechanical switching position indication, polarity A1+, A2-, input voltage: 24 V DC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
