En stock Produit phare
RIF-0-RPT-M-24DC/21

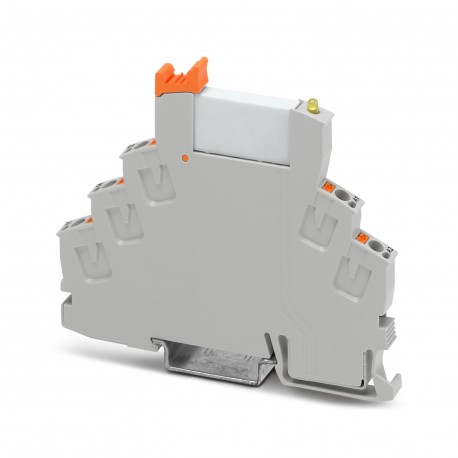

RIF-0-RPT-M-24DC/21 2908327 PHOENIX CONTACT Relay Module
$0.00USD
4974 en stock
Spécifications clés
:20 W (48 V DC)
Couleur:gray (RAL 7042)
Profondeur:77.7 mm
Largeur:6.2 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 20 W (48 V DC) | |
| Couleur | gray (RAL 7042) |
| Profondeur | 77.7 mm |
| Largeur | 6.2 mm |
| Hauteur | 92.5 mm |
| Actuel | 10 A (RT28-32) |
| Tension | 500 V (SCPD) |
| Isolation | safe isolation |
| Application | Universal |
| Certificat | UKCA-compliant |
| Tension de la bobine | 24 V DC |
| Type de produit | Relay Module |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Identification | ISA-S71.04. G3 Harsh Group |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | RIFLINE complete |
| Révision de l'article | 05 |
| Matériel de contact | AgSnO |
| Entraînement (polarité) | polarized |
| Matériau du boîtier | PA |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Push-in connection |
| Position de montage | any |
| Conduite et fonction | monostable |
| circuit de protection | Freewheeling diode |
| Plage de tension d'entrée | 19.2 V DC ... 36 V DC (20 °C) |
| Catégorie de surtension | III |
| Heure de libération typique | 8 ms |
| Courant de court-circuit | 1 kA (conditional short-circuit current) |
| Normes/réglementations | IEC 60947-5-1 |
| temps de réponse typique | 5 ms |
| type de commutation de contact | 1 changeover contact |
| courant de commutation minimal | 10 mA (12 V) |
| Type de contacteur | Single contact |
| durée de vie mécanique | approx. 2x 107cycles |
| Durée de vie électrique | see diagram |
| Tension d'isolation nominale | 250 V AC |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (100 mA) |
| Affichage de la tension de fonctionnement | Yellow LED |
| Section transversale du conducteur AWG | 24 ... 16 |
| Limitation du courant continu | 6 A |
| Courant d'entrée typique à l'UN | 9 mA |
| Date de la dernière gestion des données | 09.08.2024 |
| Degré de protection (Relais) | RT III (Relay) |
| Tension de fonctionnement nominale UN | 24 V DC |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Tension d'essai (enroulement/contact) | 4 kVrms(50 Hz, 1 min., winding/contact) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Degré de protection (base de relais) | IP20 (Relay base) |
| Pouvoir de coupure (charge ohmique) max. | 140 W (24 V DC) |
| Indice d'inflammabilité selon la norme UL 94 | V2 (Housing) |
| Plage de tension d'entrée par rapport à l'UN | see diagram |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Dissipation de puissance maximale en condition nominale | 0.22 W |
| Catégorie d'utilisation Schéma CB (IEC 60947-5-1) | AC15, 3 A/250 V (N/O contact) |
Description du produit
Pre-assembled relay module with push-in connection, consisting of: relay socket with ejector and relay with power contact. Contact type: 1 switched contact. Input voltage: 24 V DC. Polarity: A1-, A2+
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
