RIF-0-RSC-24DC/21AU

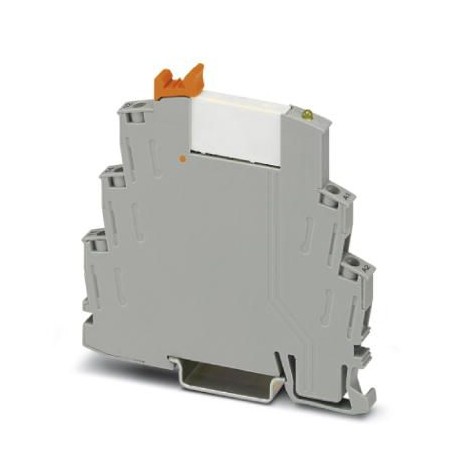

RIF-0-RSC-24DC/21AU 2903372 PHOENIX CONTACT Relay Module
$0.00USD
3151 en stock
Spécifications clés
GTIN:4046356731911
Clé de commande:2903372
(Côté bobine):3 A (230 V (AC 15))
page du catalogue:Page 334 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356731911 |
| Clé de commande | 2903372 |
| (Côté bobine) | 3 A (230 V (AC 15)) |
| page du catalogue | Page 334 (C-5-2017) |
| Profondeur (Remarque) | 82 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 6.2 mm |
| Hauteur (Remarque) | 84 mm |
| (Côté contact) | 3 A (at 230 V, AC15) |
| Pays d'origine | CZ (Czech Republic) |
| Remarque (côté contact) | the following values are applicable if a gold layer is destroyed |
| (Données de connexion 1) | 20 ... 14 (flexible) |
| (Données de connexion 2) | RT III (Relay) |
| numéro de tarif douanier | 85364110 |
| Isolation (Général) | safe isolation |
| Type de contact (côté bobine) | 1 PDT |
| Couple (Données de connexion 1) | 0.5 Nm ... 0.6 Nm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgSnO, hard gold-plated |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 1 A (24 V (DC13)) |
| Matériau de contact (côté contact) | AgSnO |
| Normes/réglementations (Généralités) | DIN EN 50178 |
| Tension de la bobine (conditions ambiantes) | 24 V DC |
| Capacité de commutation (côté contact) | 2 A (at 24 V, DC13) |
| Courant d'appel maximal (côté bobine) | 50 mA |
| Courant de commutation minimal (côté bobine) | 1 mA |
| Mode de fonctionnement (Données de connexion 2) | 100% operating factor |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Nom de la connexion (Données de connexion 1) | Contact side |
| Poids net (SAP) (Données de connexion 2) | 33.5 g |
| Longueur de dénudage (Données de connexion 1) | 7 mm |
| Poids par pièce (emballage exclu) | 33.500 g |
| Méthode de connexion (Données de connexion 1) | Screw connection |
| Tension de commutation maximale (côté bobine) | 30 V AC |
| Courant de commutation minimal (côté contact) | 10 mA (at 12 V) |
| Tension de commutation minimale (côté bobine) | 100 mV (at 10 mA) |
| Position de montage (Données de connexion 2) | any |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 50 mA |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Degré de protection (Données de connexion 2) | IP20 (Relay base) |
| Tension de commutation maximale (côté contact) | 250 V AC/DC |
| Tension de commutation minimale (côté contact) | 5 V (at 100 mA) |
| Instructions de montage (Données de connexion 2) | In rows with zero spacing |
| Temps de libération typique (conditions ambiantes) | 8 ms |
| Limitation du courant continu (côté contact) | 6 A |
| Temps de réponse typique (conditions ambiantes) | 5 ms |
| (Côté contact (avec couche d'or détruite)) | 20 ... 14 (flexible) |
| Durée de vie mécanique (Données de connexion 2) | approx. 2x 107cycles |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 60 °C |
| Durée de vie, électrique (Données de connexion 2) | see diagram |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur AWG (Données de connexion 1) | 20 ... 12 (solid) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V2 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 9 mA |
| Section transversale du conducteur plein (Données de connexion 1) | 0.5 mm² ... 4 mm² |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 1.2 W (at 24 V DC) |
| Couple (côté contact (avec couche d'or détruite)) | 0.5 Nm ... 0.6 Nm |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (Données de connexion 1) | 0.5 mm² ... 2.5 mm² |
| Pouvoir de coupure (charge ohmique) max. (côté contact) | 140 W (at 24 V DC) |
| Nom de la connexion (côté contact (avec couche d'or détruite)) | Coil side |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Longueur de dénudage (côté contact (avec couche d'or détruite)) | 7 mm |
| Méthode de connexion (côté contact (avec couche d'or détruite)) | Screw connection |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.22 W |
| Test de tension de l'enroulement/contact du relais (Données de connexion 2) | 4 kVrms(50 Hz, 1 min.) |
| Section transversale du conducteur AWG (côté contact (avec couche d'or détruite)) | 20 ... 12 (solid) |
| Section transversale du conducteur solide (côté contact (avec couche d'or détruite)) | 0.5 mm² ... 4 mm² |
| Section transversale du conducteur flexible (côté contact (avec couche d'or détruite)) | 0.5 mm² ... 2.5 mm² |
| Section transversale du conducteur solide (2 conducteurs de même section transversale) (Données de connexion 1) | 0.5 mm² ... 1.5 mm² |
| Section du conducteur flexible (2 conducteurs de même section) (Données de connexion 1) | 0.5 mm² ... 1.5 mm² |
| Section transversale du conducteur solide (2 conducteurs de même section transversale) (Côté contact (avec couche d'or détruite)) | 0.5 mm² ... 1.5 mm² |
| Section transversale du conducteur flexible (2 conducteurs de même section transversale) (Côté contact (avec couche d'or détruite)) | 0.5 mm² ... 1.5 mm² |
Description du produit
Pre-assembled relay module with screw connection, consisting of: relay socket with ejector and multi-layer gold contact relay. Contact type: 1 switched contact. Input voltage: 24 V DC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Plug-in miniature power relay, with multi-layer gold contact, 1 PDT, input voltage 24 V DC
