RIF-1-RPT-LDP-24DC/1IC

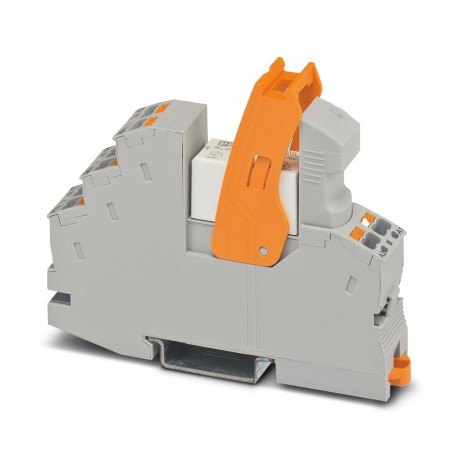

RIF-1-RPT-LDP-24DC/1IC 2909884 PHOENIX CONTACT Relay Module
$0.00USD
3863 en stock
Spécifications clés
:10 A (Value is permissible if connections 11 and 21, as well as connections 14 and 24 are bridged.)
Couleur:gray (RAL 7042)
Profondeur:75 mm
Largeur:16 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 10 A (Value is permissible if connections 11 and 21, as well as connections 14 and 24 are bridged.) | |
| Couleur | gray (RAL 7042) |
| Profondeur | 75 mm |
| Largeur | 16 mm |
| Hauteur | 96 mm |
| Altitude | ≤ 2000 m |
| Diamètre | 3.2 mm |
| Isolation | Safe isolation, reinforced insulation |
| Application | high inrush currents |
| Tension de la bobine | 24 V DC |
| Type de produit | Relay Module |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Identification | ISA-S71.04. G3 Harsh Group |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | RIFLINE complete |
| Révision de l'article | 05 |
| Matériel de contact | AgSnO |
| Entraînement (polarité) | polarized |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Push-in connection |
| Position de montage | any |
| Conduite et fonction | monostable |
| Notes sur le fonctionnement | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| circuit de protection | Freewheeling diode; Freewheeling diode |
| Plage de tension d'entrée | 19.2 V DC ... 33.6 V DC (20 °C) |
| Tension de surtension nominale | 6 kV |
| Catégorie de surtension | III |
| Heure de libération typique | 10 ms |
| Normes/réglementations | IEC 60947-5-1 |
| temps de réponse typique | 8 ms |
| type de commutation de contact | 1 N/O contact |
| courant d'appel maximal | 80 A (20 ms) |
| courant de commutation minimal | 100 mA (12 V DC) |
| Type de contacteur | Single contact |
| durée de vie mécanique | 3x 107cycles |
| Capacité de commutation min. | 1200 mW |
| Tension d'entrée nominale UN | 24 V DC |
| Tension d'isolation nominale | 250 V AC |
| Tension de commutation maximale | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tension de commutation minimale | 12 V (100 mA) |
| Affichage de la tension de fonctionnement | Yellow LED |
| Section transversale du conducteur AWG | 26 ... 16 (solid) |
| Limitation du courant continu | 6 A |
| Courant d'entrée typique à l'UN | 18 mA |
| Date de la dernière gestion des données | 15.10.2024 |
| Degré de protection (Relais) | RT III (Relay) |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Tension d'essai (enroulement/contact) | 4 kV AC (50 Hz, 1 min., winding/contact) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Degré de protection (base de relais) | IP20 (Relay base) |
| Pouvoir de coupure (charge ohmique) max. | 264 W (at 24 V DC, observe contact derating) |
| Plage de tension d'entrée par rapport à l'UN | see diagram |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
| Dissipation de puissance maximale en condition nominale | 0.43 W |
| Catégorie d'utilisation Schéma CB (IEC 60947-5-1) | AC15, 6 A/250 V (N/O contact) |
Description du produit
Pre-assembled relay module with push-in connection consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact version: 1 normally open
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
