RIF-1-RPT-LDP-24DC/1ICT

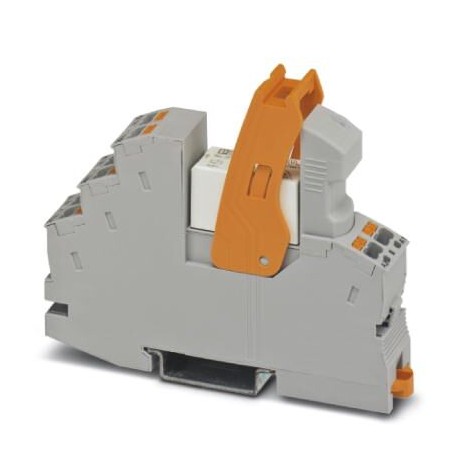

RIF-1-RPT-LDP-24DC/1ICT 1078686 PHOENIX CONTACT Pre-assembled relay module with Push-in connection, consisti..
$0.00USD
4427 en stock
Spécifications clés
GTIN:4055626792170
Clé de commande:1078686
(Général):26 ... 16 (flexible)
(Dessins):The system installer must ensure the touch protection of the product (at voltages > 25 V AC/60 V DC). The product is a built-in device without protection against direct contact.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626792170 |
| Clé de commande | 1078686 |
| (Général) | 26 ... 16 (flexible) |
| (Dessins) | The system installer must ensure the touch protection of the product (at voltages > 25 V AC/60 V DC). The product is a built-in device without protection against direct contact. |
| (Côté bobine) | 6 A (at 250 V, AC15) |
| page du catalogue | Page 336 (C-5-2019) |
| Profondeur (Remarque) | 75 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 16 mm |
| (Dimensions) | ≥ IP54 (Installation location) |
| Hauteur (Remarque) | 96 mm |
| Note (Dessins) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Pays d'origine | CN (China) |
| ETIM 5.0 (eCl@ss) | EC001437 |
| ETIM 6.0 (eCl@ss) | EC001437 |
| ETIM 7.0 (eCl@ss) | EC001437 |
| (Données de connexion) | 26 ... 16 (flexible) |
| (Données de connexion 2) | EN 61810-1 |
| numéro de tarif douanier | 85364110 |
| (Conditions ambiantes) | Free-wheeling diode Damping diode |
| Type de note (Dessins) | Notes on operation |
| Type de contact (côté bobine) | 1 N/O contact |
| Nom de la connexion (Général) | Coil side |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Push-in connection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgSnO |
| eCl@ss 5.0 (Classifications) | 27371600 |
| eCl@ss 5.1 (Classifications) | 27371600 |
| eCl@ss 6.0 (Classifications) | 27371600 |
| eCl@ss 7.0 (Classifications) | 27371601 |
| eCl@ss 8.0 (Classifications) | 27371601 |
| eCl@ss 9.0 (Classifications) | 27371601 |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| Isolation (Données de connexion 2) | Safe isolation, reinforced insulation |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Désignation (Données de connexion 2) | Standards/regulations |
| Position de montage (côté contact) | any |
| Tension de la bobine (conditions ambiantes) | 24 V DC |
| Nom de la connexion (Données de connexion) | Contact side |
| Degré de protection (Dimensions) | RT II (Relay) |
| Courant d'appel maximal (côté bobine) | 165 A (20 ms) |
| Courant de commutation minimal (côté bobine) | 100 mA (at 12 V DC) |
| Longueur de dénudage (Données de connexion) | 8 mm |
| Type de contact de commutation (côté bobine) | Single contact |
| Restriction d'utilisation (dessins) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (Données de connexion) | Push-in connection |
| Capacité de commutation min. (côté bobine) | 1200 mW |
| Instructions de montage (côté contact) | In rows with zero spacing |
| Degré de pollution (Données de connexion 2) | 2 |
| Poids par pièce (emballage exclu) | 0.000 g |
| Section transversale du conducteur AWG (Général) | 26 ... 16 (solid) |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 12 V (at 100 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | 3x 107cycles |
| Section transversale d'un conducteur solide (Général) | 0.14 mm² ... 1.5 mm² |
| Limitation du courant continu (côté bobine) | 6 A |
| Circuit de protection (conditions ambiantes) | Reverse polarity protection Polarity protection diode |
| Tension de surtension nominale (Données de connexion 2) | 6 kV |
| Catégorie de surtension (Données de connexion 2) | III |
| Normes/réglementations (Données de connexion 2) | EN 50178 |
| Temps de libération typique (conditions ambiantes) | 10 ms |
| Section transversale du conducteur flexible (Général) | 0.14 mm² ... 1.5 mm² |
| Temps de réponse typique (conditions ambiantes) | 8 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Section transversale du conducteur AWG (Données de connexion) | 26 ... 16 (solid) |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Remarque concernant le contact de l'interrupteur (côté bobine) | With tungsten leading contact |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur solide (Données de connexion) | 0.14 mm² ... 1.5 mm² |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 18 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 264 W (at 24 V DC, observe contact derating) |
| Section transversale du conducteur flexible (Données de connexion) | 0.14 mm² ... 1.5 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 4 kV AC (50 Hz, 1 min.) |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.43 W |
| DiagrammeCourbe A : Tension continue maximale admissible Umax avec limitation du courant continu côté contact (voir données techniques correspondantes)Courbe B : Tension de fonctionnement minimale admissible Uop après pré-excitation (voir données techniques correspondantes) (Schémas) |
Description du produit
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 1 normally open co
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramCurve AMaximum permissible continuous voltage Umaxwith limiting continuous current on the contact side (see relevant technical data)Curve BMinimum permissible operate voltage Uopafter pre-excitation (see relevant technical data)
