RIF-1-RPT-LDP-24DC/2X21

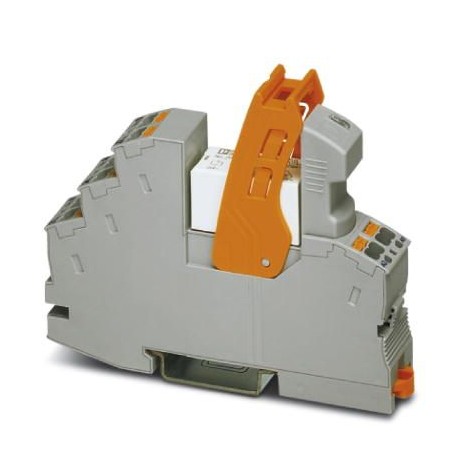

RIF-1-RPT-LDP-24DC/2X21 2903334 PHOENIX CONTACT Relay Module
$0.00USD
4208 en stock
Spécifications clés
GTIN:4046356732277
Clé de commande:2903334
(Côté bobine):3 A (at 250 V, AC15)
page du catalogue:Page 341 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356732277 |
| Clé de commande | 2903334 |
| (Côté bobine) | 3 A (at 250 V, AC15) |
| page du catalogue | Page 341 (C-5-2017) |
| Profondeur (Remarque) | 75 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 16 mm |
| Hauteur (Remarque) | 93 mm |
| (Côté contact) | 26 ... 16 (flexible) |
| Pays d'origine | CN (China) |
| (Données de connexion 1) | 26 ... 16 (flexible) |
| (Données de connexion 2) | RT III (Relay) |
| numéro de tarif douanier | 85364110 |
| Isolation (Général) | Safe isolation, basic insulation, and 4 kV rated surge voltage between all changeover contacts. |
| Type de contact (côté bobine) | 2 PDT |
| Remarque (Données de connexion 2) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Note (Données commerciales clés) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| Nom de la connexion (côté contact) | Coil side |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Normes/réglementations (Généralités) | DIN EN 50178 |
| Longueur de dénudage (côté contact) | 8 mm |
| Méthode de connexion (côté contact) | Push-in connection |
| Type de note (Données de connexion 2) | Notes on operation |
| Tension de la bobine (conditions ambiantes) | 24 V DC |
| Courant d'appel maximal (côté bobine) | 25 A (20 ms, N/O contact) |
| Courant de commutation minimal (côté bobine) | 10 mA (At 5 V) |
| Mode de fonctionnement (Données de connexion 2) | 100% operating factor |
| Type de note (Données commerciales clés) | Notes on operation |
| Type de contact de commutation (côté bobine) | Single contact |
| Nom de la connexion (Données de connexion 1) | Contact side |
| Poids net (SAP) (Données de connexion 2) | 64 g |
| Longueur de dénudage (Données de connexion 1) | 8 mm |
| Poids par pièce (emballage exclu) | 64.000 g |
| Méthode de connexion (Données de connexion 1) | Push-in connection |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 5 V (at 10 mA) |
| Position de montage (Données de connexion 2) | any |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 8 A (see diagram) |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Degré de protection (Données de connexion 2) | IP20 (Relay base) |
| Tension de test PDT/PDT (Données de connexion 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Instructions de montage (Données de connexion 2) | In rows with zero spacing |
| Temps de libération typique (conditions ambiantes) | 10 ms |
| Section transversale du conducteur AWG (côté contact) | 26 ... 16 (solid) |
| Temps de réponse typique (conditions ambiantes) | 8 ms |
| Durée de vie mécanique (Données de connexion 2) | approx. 3x 107cycles |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Section transversale du conducteur solide (côté contact) | 0.14 mm² ... 1.5 mm² |
| Durée de vie, électrique (Données de connexion 2) | see diagram |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur AWG (Données de connexion 1) | 26 ... 16 (solid) |
| Section transversale du conducteur flexible (côté contact) | 0.14 mm² ... 1.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V2 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 18 mA |
| Section transversale du conducteur plein (Données de connexion 1) | 0.14 mm² ... 1.5 mm² |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 192 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (Données de connexion 1) | 0.14 mm² ... 1.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.43 W |
| Test de tension de l'enroulement/contact du relais (Données de connexion 2) | 4 kVrms(50 Hz, 1 min.) |
Description du produit
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 2 investor contact
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
RIF-1... relay base, for miniature power relay with 1 or 2 PDTs or solid-state relays of the same design, push-in connection, plug-in option for input/suppressor modules, for mounting on NS 35/7,5
