En stock Produit phare
RIF-1-RPT-MH-230AC/1X21

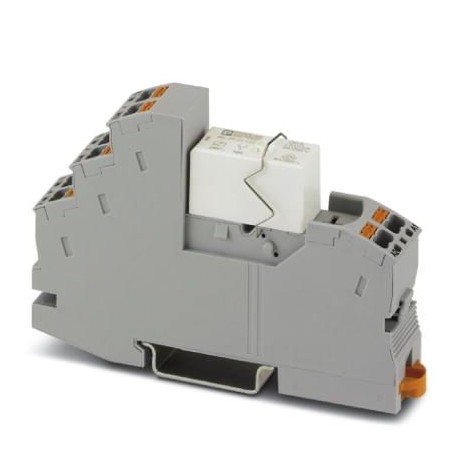

RIF-1-RPT-MH-230AC/1X21 1021593 PHOENIX CONTACT Relay Module
$0.00USD
4437 en stock
Spécifications clés
GTIN:4055626514505
Note:Made to Order (non-returnable)
Clé de commande:1021593
(Général):IEC 62103
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626514505 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1021593 |
| (Général) | IEC 62103 |
| (Côté bobine) | 6 A (230 V, AC15) |
| Profondeur (Remarque) | 60 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 16 mm |
| Hauteur (Remarque) | 96 mm |
| (Côté contact) | 26 ... 16 (flexible) |
| Pays d'origine | AT (Austria) |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Safe isolation, reinforced insulation |
| quantité minimale de commande | 10 pc |
| Type de contact (côté bobine) | 1 PDT |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| (Côté entrée des données de connexion) | 26 ... 16 (flexible) |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| (Côté sortie des données de connexion) | RT III (Relay) |
| Nom de la connexion (côté contact) | Coil side |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 2 A (24 V, DC13) |
| Normes/réglementations (Généralités) | DIN EN 50178 |
| Longueur de dénudage (côté contact) | 8 mm |
| Méthode de connexion (côté contact) | Push-in connection |
| Tension de la bobine (conditions ambiantes) | 230 V AC |
| Courant d'appel maximal (côté bobine) | 25 A (20 ms, N/O contact) |
| Courant de commutation minimal (côté bobine) | 10 mA (12 V) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Fréquence du réseau (conditions ambiantes) | 50/60 Hz |
| Poids par pièce (emballage exclu) | 64.000 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 12 V (10 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | see diagram |
| Section transversale du conducteur AWG (côté contact) | 26 ... 16 (solid) |
| Temps de réponse typique (conditions ambiantes) | 3 ms ... 12 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 50 °C |
| Section transversale du conducteur solide (côté contact) | 0.14 mm² ... 1.5 mm² |
| Nom de la connexion (côté entrée des données de connexion) | Contact side |
| Mode de fonctionnement (côté sortie des données de connexion) | 100% operating factor |
| Tension d'entrée nominale UN (conditions ambiantes) | 230 V AC |
| Longueur de dénudage (côté entrée des données de connexion) | 8 mm |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (côté entrée des données de connexion) | Push-in connection |
| Poids net (SAP) (côté sortie des données de connexion) | 64 g |
| Section transversale du conducteur flexible (côté contact) | 0.14 mm² ... 1.5 mm² |
| Position de montage (côté sortie des données de connexion) | any |
| Plage de temps de libération typique (conditions ambiantes) | 3 ms ... 20 ms |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V2 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 3 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 264 W (24 V DC) |
| Degré de protection (côté sortie des données de connexion) | IP20 (Relay base) |
| Instructions de montage (côté sortie des données de connexion) | In rows with zero spacing |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Durée de vie mécanique (côté sortie des données de connexion) | approx. 107cycles |
| Durée de vie, électrique (côté sortie des données de connexion) | see diagram |
| Section transversale du conducteur AWG (côté entrée des données de connexion) | 26 ... 16 (solid) |
| Section transversale du conducteur solide (côté entrée des données de connexion) | 0.14 mm² ... 1.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Section transversale du conducteur flexible (côté entrée des données de connexion) | 0.14 mm² ... 1.5 mm² |
| Test de tension d'enroulement/contact du relais (côté sortie des données de connexion) | 4 kVrms(50 Hz, 1 min.) |
Description du produit
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact and metal clamping flange. Contact type: 1 switched contact. Input voltage: 230 V AC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
RIF-1... relay base, for miniature power relay with 1 or 2 PDTs or solid-state relays of the same design, push-in connection, plug-in option for input/suppressor modules, for mounting on NS 35/7,5
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
