RIF-1-RSC-LV-230AC/2X21AU

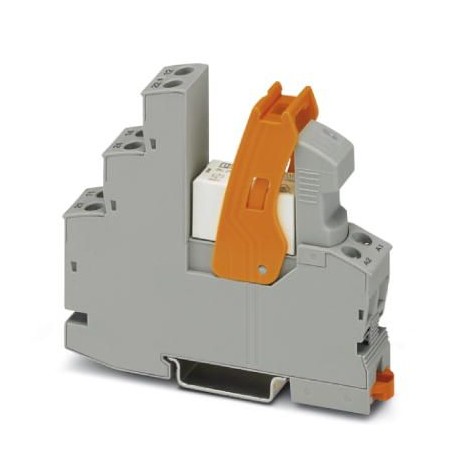

RIF-1-RSC-LV-230AC/2X21AU 2903343 PHOENIX CONTACT Relay Module
$0.00USD
3172 en stock
Spécifications clés
GTIN:4046356732116
Note:Made to Order (non-returnable)
Clé de commande:2903343
(Côté bobine):36 V DC
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356732116 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2903343 |
| (Côté bobine) | 36 V DC |
| page du catalogue | Page 343 (C-5-2017) |
| Profondeur (Remarque) | 75 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 16 mm |
| Hauteur (Remarque) | 89 mm |
| (Côté contact) | 2 A (at 250 V, AC15) |
| Pays d'origine | CN (China) |
| (Données de connexion 1) | 20 ... 12 (flexible) |
| (Données de connexion 2) | RT III (Relay) |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Safe isolation, basic insulation, and 4 kV rated surge voltage between all changeover contacts. |
| Type de contact (côté bobine) | 2 PDT |
| Couple (Données de connexion 1) | 0.5 Nm ... 0.6 Nm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi, hard gold-plated |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| Catégorie de surtension (Général) | III |
| Matériau de contact (côté contact) | AgNi |
| Normes/réglementations (Généralités) | DIN EN 50178 |
| Type de note (Données de connexion 2) | Notes on operation |
| Tension de la bobine (conditions ambiantes) | 230 V AC |
| Capacité de commutation (côté contact) | 2 A (at 24 V, DC13) |
| Courant d'appel maximal (côté bobine) | 50 mA |
| Courant de commutation minimal (côté bobine) | 1 mA (at 24 V) |
| Mode de fonctionnement (Données de connexion 2) | 100% operating factor |
| Type de note (Données commerciales clés) | Notes on operation |
| Type de contact de commutation (côté bobine) | Single contact |
| Nom de la connexion (Données de connexion 1) | Contact side |
| Fréquence du réseau (conditions ambiantes) | 50/60 Hz |
| Poids net (SAP) (Données de connexion 2) | 69 g |
| Longueur de dénudage (Données de connexion 1) | 8 mm |
| Poids par pièce (emballage exclu) | 69.000 g |
| Méthode de connexion (Données de connexion 1) | Screw connection |
| Tension de commutation maximale (côté bobine) | 30 V AC |
| Courant de commutation minimal (côté contact) | 10 mA (At 5 V) |
| Tension de commutation minimale (côté bobine) | 100 mV (at 10 mA) |
| Position de montage (Données de connexion 2) | any |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 50 mA |
| Circuit de protection (conditions ambiantes) | Varistor |
| Degré de protection (Données de connexion 2) | IP20 (Relay base) |
| Tension de commutation maximale (côté contact) | 250 V AC/DC |
| Tension de commutation minimale (côté contact) | 5 V (at 10 mA) |
| Tension de test PDT/PDT (Données de connexion 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Instructions de montage (Données de connexion 2) | In rows with zero spacing |
| Limitation du courant continu (côté contact) | 12 A (20 ms, N/O contact) |
| Temps de réponse typique (conditions ambiantes) | 3 ms ... 12 ms |
| (Côté contact (avec couche d'or détruite)) | 20 ... 12 (flexible) |
| Durée de vie mécanique (Données de connexion 2) | approx. 107cycles |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 50 °C |
| Durée de vie, électrique (Données de connexion 2) | see diagram |
| Tension d'entrée nominale UN (conditions ambiantes) | 230 V AC |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur AWG (Données de connexion 1) | 20 ... 10 (solid) |
| Plage de temps de libération typique (conditions ambiantes) | 3 ms ... 20 ms |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V2 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 6 mA |
| Section transversale du conducteur plein (Données de connexion 1) | 0.5 mm² ... 4 mm² |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 1.2 W (at 24 V DC) |
| Couple (côté contact (avec couche d'or détruite)) | 0.5 Nm ... 0.6 Nm |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (Données de connexion 1) | 0.5 mm² ... 4 mm² |
| Pouvoir de coupure (charge ohmique) max. (côté contact) | 192 W (at 24 V DC) |
| Nom de la connexion (côté contact (avec couche d'or détruite)) | Coil side |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Longueur de dénudage (côté contact (avec couche d'or détruite)) | 8 mm |
| Méthode de connexion (côté contact (avec couche d'or détruite)) | Screw connection |
| Test de tension de l'enroulement/contact du relais (Données de connexion 2) | 4 kVrms(50 Hz, 1 min.) |
| Section transversale du conducteur AWG (côté contact (avec couche d'or détruite)) | 20 ... 10 (solid) |
| Section transversale du conducteur solide (côté contact (avec couche d'or détruite)) | 0.5 mm² ... 4 mm² |
| Section transversale du conducteur flexible (côté contact (avec couche d'or détruite)) | 0.5 mm² ... 4 mm² |
| Section transversale du conducteur solide (2 conducteurs de même section transversale) (Données de connexion 1) | 0.5 mm² ... 2.5 mm² |
| Section du conducteur flexible (2 conducteurs de même section) (Données de connexion 1) | 0.5 mm² ... 2.5 mm² |
| Section transversale du conducteur solide (2 conducteurs de même section transversale) (Côté contact (avec couche d'or détruite)) | 0.5 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (2 conducteurs de même section transversale) (Côté contact (avec couche d'or détruite)) | 0.5 mm² ... 2.5 mm² |
Description du produit
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with multi-layer universal contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 2 sw
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
RIF-1... relay base, for miniature power relay with 1 or 2 changeover contacts or identical solid-state relays, screw connection, plug-in option for input/interference suppression modules, for mounting on NS 35/7,5
