RIF-2-RPT-LDP-24DC/4X21

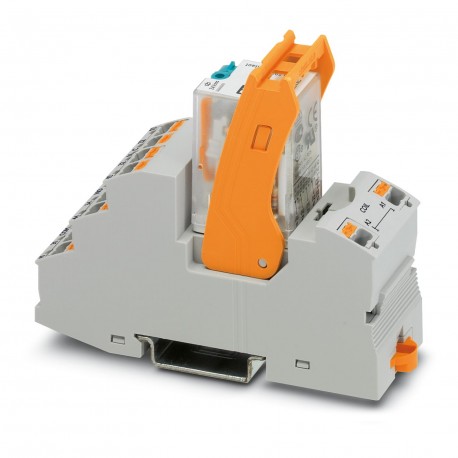

RIF-2-RPT-LDP-24DC/4X21 2903308 PHOENIX CONTACT Relay Module
$0.00USD
3189 en stock
Spécifications clés
:124 W (at 48 V DC)
Couleur:gray (RAL 7042)
Profondeur:75 mm
Largeur:31 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 124 W (at 48 V DC) | |
| Couleur | gray (RAL 7042) |
| Profondeur | 75 mm |
| Largeur | 31 mm |
| Hauteur | 96 mm |
| Diamètre | 3.2 mm |
| Isolation | Basic insulation |
| Application | Universal |
| Tension de la bobine | 24 V DC |
| Type de produit | Relay Module |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Identification | ISA-S71.04. G3 Harsh Group |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | RIFLINE complete |
| Révision de l'article | 07 |
| Matériel de contact | AgNi |
| Entraînement (polarité) | polarized |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Push-in connection |
| Position de montage | any |
| Conduite et fonction | monostable |
| circuit de protection | Freewheeling diode |
| Capacité de commutation | 2 A (at 24 V, DC13) |
| Plage de tension d'entrée | 19.2 V DC ... 30 V DC (20 °C) |
| Tension de surtension nominale | 2.5 kV |
| Catégorie de surtension | II |
| Heure de libération typique | 14 ms |
| Normes/réglementations | IEC 60947-5-1 |
| temps de réponse typique | 13 ms |
| type de commutation de contact | 4 changeover contacts |
| courant d'appel maximal | 16 A (20 ms, N/O contacts) |
| courant de commutation minimal | 5 mA (24 V) |
| Type de contacteur | Single contact |
| durée de vie mécanique | approx. 2x 107cycles |
| Tension d'entrée nominale UN | 24 V DC |
| Tension d'isolation nominale | 250 V AC |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (At 24 mA) |
| Affichage de la tension de fonctionnement | Yellow LED |
| Section transversale du conducteur AWG | 26 ... 16 (solid) |
| Limitation du courant continu | 6 A (see diagram) |
| Courant d'entrée typique à l'UN | 42 mA |
| Date de la dernière gestion des données | 22.08.2024 |
| Degré de protection (Relais) | RT I (Relay) |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Tension d'essai (Contact/contact) | 2 kVrms(50 Hz, 1 min., contact/contact) |
| Tension d'essai (enroulement/contact) | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Degré de protection (base de relais) | IP20 (Relay base) |
| Pouvoir de coupure (charge ohmique) max. | 144 W (at 24 V DC) |
| Indice d'inflammabilité selon la norme UL 94 | V2 (Housing) |
| Plage de tension d'entrée par rapport à l'UN | see diagram |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Dissipation de puissance maximale en condition nominale | 1.01 W |
Description du produit
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact and clamping flange. Contact type: 4 investor contacts. Input voltage: 24 V DC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
