RIF-2-RSC-LV-120AC/4X21/EX

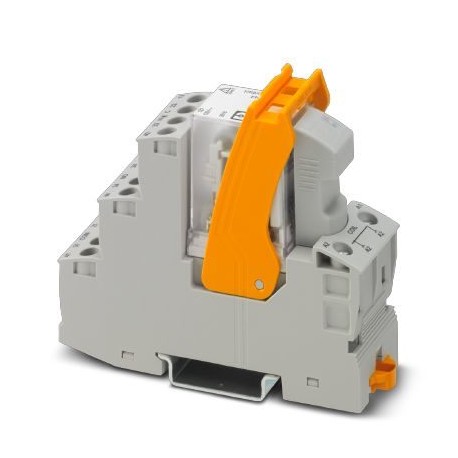

RIF-2-RSC-LV-120AC/4X21/EX 2909846 PHOENIX CONTACT Relay Module
$0.00USD
4342 en stock
Spécifications clés
GTIN:4055626395494
Note:Made to Order (non-returnable)
Clé de commande:2909846
(Général):20 ... 12 (flexible)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626395494 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2909846 |
| (Général) | 20 ... 12 (flexible) |
| (Côté bobine) | 1 A (at 240 V, AC15) |
| Profondeur (Remarque) | 75 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 27 mm |
| Hauteur (Remarque) | 89 mm |
| (Côté contact) | Class I, Zone 2, Group IIC |
| Couple (Général) | 0.5 Nm ... 0.6 Nm |
| Pays d'origine | CN (China) |
| ATEX (côté contact) | II 3G Ex ec nC IIC T4 Gc |
| numéro de tarif douanier | 85364900 |
| IECEx (côté contact) | Ex ec nC IIC T4 Gc |
| Type de contact (côté bobine) | 4 PDTs |
| Nom de la connexion (Général) | Input side |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Screw connection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| (Côté entrée des données de connexion) | 20 ... 12 (flexible) |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| UL, États-Unis/Canada (côté contact) | Class I, Div. 2, Groups A, B, C, D T4 |
| (Côté sortie des données de connexion) | Class I, Zone 2, Group IIC |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Certificat IECEx (côté contact) | IECEx IBE 17.0032X |
| Position de montage (côté contact) | any |
| Tension de la bobine (conditions ambiantes) | 120 V AC |
| ATEX (côté sortie de données de connexion) | II 3G Ex ec nC IIC T4 Gc |
| Courant d'appel maximal (côté bobine) | 16 A (20 ms, N/O contact) |
| Courant de commutation minimal (côté bobine) | 5 mA (at 24 V) |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | IP20 (Relay base) |
| IECEx (côté sortie de données de connexion) | Ex ec nC IIC T4 Gc |
| Couple (côté entrée des données de connexion) | 0.5 Nm ... 0.6 Nm |
| Instructions de montage (côté contact) | In rows with zero spacing |
| Fréquence du réseau (conditions ambiantes) | 50/60 Hz |
| Poids par pièce (emballage exclu) | 117.000 g |
| Section transversale du conducteur AWG (Général) | 20 ... 10 (solid) |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 5 V (At 24 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | approx. 2x 107cycles |
| Section transversale d'un conducteur solide (Général) | 0.5 mm² ... 4 mm² |
| Limitation du courant continu (côté bobine) | 5 A (see diagram) |
| Circuit de protection (conditions ambiantes) | Varistor |
| Isolation (côté sortie des données de connexion) | Basic insulation |
| Désignation (côté sortie des données de connexion) | Ex zone |
| Section transversale du conducteur flexible (Général) | 0.5 mm² ... 4 mm² |
| Temps de réponse typique (conditions ambiantes) | 5 ms ... 15 ms |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 50 °C |
| Nom de la connexion (côté entrée des données de connexion) | Contact side |
| UL, États-Unis/Canada (côté sortie des données de connexion) | Class I, Div. 2, Groups A, B, C, D T4 |
| Tension d'entrée nominale UN (conditions ambiantes) | 120 V AC |
| Longueur de dénudage (côté entrée des données de connexion) | 8 mm |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (côté entrée des données de connexion) | Screw connection |
| Certificat d'examen de type UE (côté contact) | IBExU17ATEXB014X |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Plage de temps de libération typique (conditions ambiantes) | 5 ms ... 20 ms |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 13 mA |
| Degré de pollution (côté sortie des données de connexion) | 2 |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 120 W (at 24 V DC) |
| Tension de surtension nominale (côté sortie des données de connexion) | 2.5 kV |
| Catégorie de surtension (côté sortie des données de connexion) | III |
| Normes/réglementations (côté sortie des données de connexion) | EN/IEC 60079-0 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Tension d'isolation nominale (côté sortie des données de connexion) | 250 V AC |
| Test de tension contact du relais/contact du relais (côté contact) | 2 kVrms(50 Hz, 1 min.) |
| Test de tension d'enroulement/contact du relais (côté contact) | 2.5 kVrms(50 Hz, 1 min.) |
| Section transversale du conducteur AWG (côté entrée des données de connexion) | 20 ... 10 (solid) |
| Section transversale du conducteur solide (côté entrée des données de connexion) | 0.5 mm² ... 4 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Section transversale du conducteur flexible (côté entrée des données de connexion) | 0.5 mm² ... 4 mm² |
| Indice d'inflammabilité selon la norme UL 94 (côté sortie des données de connexion) | V2 |
| Section transversale d'un conducteur solide (2 conducteurs de même section transversale) (Général) | 0.5 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (2 conducteurs de même section transversale) (Général) | 0.5 mm² ... 2.5 mm² |
| Section transversale du conducteur pleine (2 conducteurs de même section transversale) (Côté entrée des données de connexion) | 0.5 mm² ... 2.5 mm² |
| Section du conducteur flexible (2 conducteurs de même section) (côté entrée des données de connexion) | 0.5 mm² ... 2.5 mm² |
Description du produit
Pre-assembled relay module consisting of: relay socket, function insertable module, relay with power contact and clamping flange approved according to ATEX/IECEx (zone 2) and Ex zone class I, div. 2,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
