RSCWE 6-3/4SL

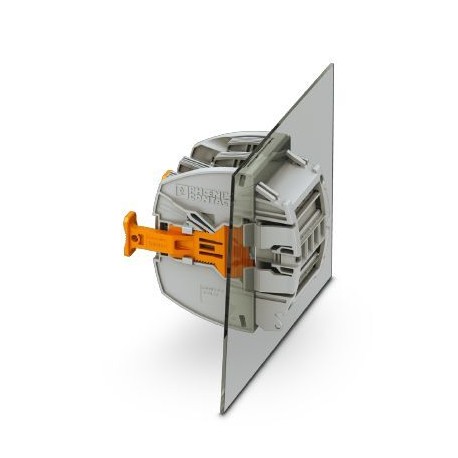

RSCWE 6-3/4SL 1029994 PHOENIX CONTACT Test terminal strip, nom. voltage: 400 V AC/DC, connection method: Rin..
$0.00USD
3413 en stock
Spécifications clés
GTIN:4055626532622
Clé de commande:1029994
(Dessins):
page du catalogue:Page 644 (C-1-2019)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626532622 |
| Clé de commande | 1029994 |
| (Dessins) | |
| page du catalogue | Page 644 (C-1-2019) |
| Unité d'emballage | 1 |
| Hauteur (Général) | 8.2 mm |
| Largeur (Générale) | 55.6 mm |
| Couleur (Dessins) | gray |
| Taille (Général) | 80.9 mm |
| Longueur (générale) | 81.9 mm |
| UNSPSC 11 (ETIM) | 39121410 |
| ETIM 4.0 (eCl@ss) | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000902 |
| ETIM 6.0 (eCl@ss) | EC000902 |
| ETIM 7.0 (eCl@ss) | EC000902 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0 (ETIM) | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0 (ETIM) | 39121410 |
| UNSPSC 21.0 (ETIM) | 39121410 |
| UNSPSC 6.01 (ETIM) | 30211811 |
| Consigne (Dessins) | 5 N |
| UNSPSC 12.01 (ETIM) | 39121410 |
| Niveau TSA (Dessins) | 6.12 (m/s2)2/Hz |
| numéro de tarif douanier | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| Potentiels (Dessins) | 4 |
| Forme de choc (Dessins) | Half-sine |
| Actuel Ith (Dessins) | 24 A |
| Accélération (Schémas) | 30g |
| Connexion (Dimensions) | 1 level |
| Spectre de test (Schémas) | Service life test category 2, bogie-mounted |
| Épaisseur de la plaque (Général) | 1 mm ... 4 mm |
| Filetage (Dimensions) | No 8 UNC |
| Durée du choc (dessins) | 18 ms |
| Fréquence des tests (dessins) | f1= 5 Hz to f2= 250 Hz |
| Diamètre du boulon (Dimensions) | 4.1 mm |
| Schéma de circuit (dessins) | |
| Panneau latéral ouvert (Dessins) | No |
| Instructions de test (Schémas) | X-, Y- and Z-axis (pos. and neg.) |
| Nombre de niveaux (dessins) | 1 |
| Résultat du test de choc (Schémas) | Test passed |
| eCl@ss 4.0 (Classifications) | 27141118 |
| eCl@ss 4.1 (Classifications) | 27141118 |
| eCl@ss 5.0 (Classifications) | 27141118 |
| eCl@ss 5.1 (Classifications) | 27141100 |
| eCl@ss 6.0 (Classifications) | 27141100 |
| eCl@ss 7.0 (Classifications) | 27141126 |
| eCl@ss 8.0 (Classifications) | 27141126 |
| eCl@ss 9.0 (Classifications) | 27141126 |
| Tension nominale UN (Schémas) | 400 V AC/DC |
| Longueur de dénudage (Dimensions) | 12 mm |
| Tension de surtension de test (Schémas) | 5 kV |
| Méthode de connexion (Dimensions) | Ring cable lug |
| Matériau isolant (Dessins) | PA |
| Nombre de positions (tirages) | 4 |
| Tension de surtension nominale (Schémas) | 4 kV |
| Courant de charge maximal (Schémas) | 30 A (with 10 mm² conductor cross section) |
| Type de montage (Données de connexion) | Insertion in base strip |
| Catégorie de surtension (Schémas) | III |
| Diamètre du trou, min. (Dimensions) | 4.3 mm |
| Section nominale (dessins) | 6 mm² |
| Nombre de connexions (dessins) | 8 |
| Épaisseur de la plaque (Données de connexion) | 1 mm ... 4 mm |
| Résultat du test thermique (Schémas) | Test passed |
| Durée du test par axe (Schémas) | 5 h |
| Largeur maximale des cosses de câble (Dimensions) | 8 mm |
| Couple de serrage max (Dimensions) | 1.8 Nm |
| Couple de serrage, min (Dimensions) | 1.5 Nm |
| Groupe de matériaux isolants (Dessins) | I |
| Protection du dos de la main (Dessins) | guaranteed |
| Calibre cylindrique interne (Dimensions) | A5 |
| Point de consigne du test de surtension (Schémas) | 4.8 kV |
| Résultat du test de surtension (Schémas) | Test passed |
| NF F16-101, NF F10-102 Classe F (Dessins) | 2 |
| NF F16-101, NF F10-102 Classe I (Dessins) | 2 |
| Nombre de chocs par direction (Schémas) | 3 |
| Résultat d'un ajustement serré sur le support (Dessins) | Test passed |
| Spécifications de test, test de choc (Schémas) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Note concernant la protection contre les chocs (Schémas) | |
| Raccordement conforme à la norme (Montage) | IEC 60947-7-1 |
| Indice d'oxygène (DIN EN ISO 4589-2) (Dessins) | >32 % |
| Raccordement conforme aux normes (Dimensions) | IEC 60947-7-1 |
| Spécifications du test de protection contre les chocs (Schémas) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Schémas) | V0 |
| Classement d'inflammabilité selon la norme UL 94 (Schémas) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Montage) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Schémas) | passed |
| Section transversale du conducteur flexible max. (Dimensions) | 10 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.5 mm² |
| Oscillation, résultat du test de bruit à large bande (Schémas) | Test passed |
| Consigne de tension de tenue à la fréquence industrielle (Schémas) | 1.89 kV |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Schémas) | passed |
| Connexion des cosses de câble conforme à la norme (Dimensions) | DIN 46237:1970-07 |
| Section maximale du conducteur AWG, flexible (Dimensions) | 8 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 24 |
| Section transversale maximale pour le raccordement des cosses de câble (Dimensions) | 10 mm² |
| Section minimale pour le raccordement des cosses de câble (Dimensions) | 0.5 mm² |
| Application de matériaux isolants statiques en milieu froid (Dessins) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Schémas) | Test passed |
| Dissipation de puissance maximale en condition nominale (Schémas) | 1.31 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Schémas) | 27,5 MJ/kg |
| Résultat de l'essai de tenue en tension à fréquence industrielle (Schémas) | Test passed |
| Spécifications de test, oscillation, bruit à large bande (Schémas) | DIN EN 50155 (VDE 0115-200):2008-03 |
| 2 conducteurs de même section, rigide max. (Dimensions) | 6 mm² |
| 2 conducteurs de même section, solides min. (Dimensions) | 0.5 mm² |
| 2 conducteurs de même section, multibrins max. (Dimensions) | 6 mm² |
| 2 conducteurs de même section, multibrins min. (Dimensions) | 0.5 mm² |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Dessins) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Dessins) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R24 (Dessins) | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Dessins) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Schémas) | passed |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Dessins) | 130 °C |
| Preuve des caractéristiques thermiques (flamme à aiguille) durée d'efficacité (dessins) | 30 s |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Schémas) | 125 °C |
Description du produit
Test pin strip, rated voltage: 400 V, rated current: 24 A, number of connections: 8, number of poles: 4, connection type: Ring wire terminal, 1st floor, Sizing cross-section: 6 mm², mounting class: Wa
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Circuit diagram
