SAC-10,0/0,15-116/2XB-1L-Z

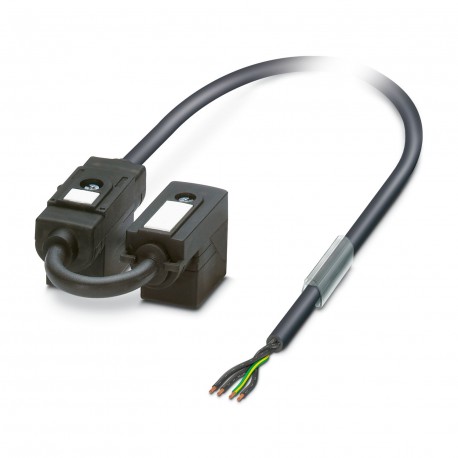

SAC-10,0/0,15-116/2XB-1L-Z 1458237 PHOENIX CONTACT Double valve connector cable
$54.54USD
220 en stock
Spécifications clés
GTIN:4046356638678
Note:Made to Order (non-returnable)
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1458237
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356638678 |
| Note | Made to Order (non-returnable) |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1458237 |
| page du catalogue | Page 249 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | 24 V DC |
| Matériau d'étanchéité (Général) | TPU (Seal molded) |
| Couple (conditions ambiantes) | 0.6 Nm (Valve connector) |
| (Normes et réglementations) | -5 °C ... 80 °C (cable, flexible installation) |
| Désignation standard (Matériau) | Valve connector |
| Normes/réglementations (Matériaux) | EN 175301-803 |
| Degré de protection (Dimensions) | IP65 |
| Tension nominale (conditions ambiantes) | 24 V AC |
| Affichage de l'état (conditions ambiantes) | 1 LED |
| Tension inverse (conditions ambiantes) | 50 V |
| Poids par pièce (emballage exclu) | 670.200 g |
| Longueur du câble (Données commerciales clés) | 10 m |
| Matériau du bouchon de vanne du boîtier (Général) | TPU |
| Puissance d'impulsion Wmax (conditions ambiantes) | 40 W (at 100 µs square-wave pulse) |
| Tension aux bornes (conditions ambiantes) | 70 V (at 2 mA constant current) |
| Matériau de contact du bouchon de soupape (Général) | CuSn |
| Type de câble (Normes et réglementations) | PUR/PVC, 0.75 mm², black |
| Couleurs des fils (Normes et réglementations) | Black 1, black 2, black 3, green/yellow |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 20549 |
| Aspect général (Normes et réglementations) | 4 wires, twisted |
| Catégorie de surtension (conditions ambiantes) | II |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | Valve connector EN 175301-803 |
| Ligne de signal AWG (Normes et réglementations) | 18 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 85 °C (valve plug) |
| Résistance à la flamme (Normes et réglementations) | according to DIN VDE 0482 |
| Matériau d'insert de contact du bouchon de soupape (Général) | PA 6.6 |
| Matériau de la surface de contact du bouchon de soupape (Général) | Sn |
| Abréviation de câble (Normes et réglementations) | LiYY11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Distance entre le connecteur de la vanne (Données commerciales clés) | 0.15 m |
| Tension d'essai, câble (Normes et réglementations) | 1200 V |
| Résistance du conducteur (Normes et réglementations) | 26 Ω/km (at 20 °C) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Cycles d'insertion/retrait (conditions ambiantes) | 50 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | HB |
| Résistance d'isolement (Normes et réglementations) | ≥ 20 MΩ*km |
| Circuit/composant de protection (conditions ambiantes) | Z diode |
| Gaine extérieure, couleur (Normes et réglementations) | black |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 300 V |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Connecteur de vanne à vis centrale (Données commerciales clés) | M3 x 29 |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.75 mm² |
| Type de câble (abréviation) (Normes et réglementations) | 116 |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.3 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PVC |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 24x 0.20 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.7 mm ±0.05 mm |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 63 mm |
Description du produit
Double Valve Connector Cable, 4-pole, free cable end, to Valve Connectors B (10mm), with 1 LED, connected with Diode Z and Valve Connectors B (10mm), with 1 LED, connected with Diode Z, cable length:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
