SAC-12P-MS/ 0,5-35T/FS SH SCO

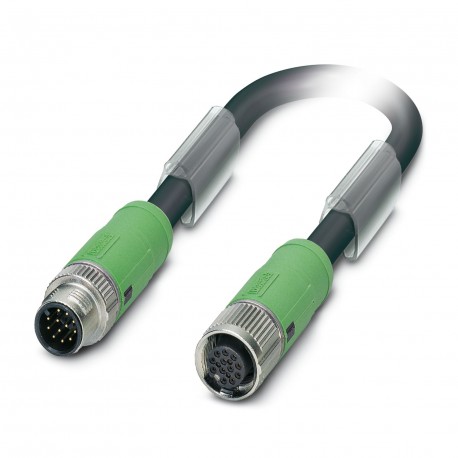

SAC-12P-MS/ 0,5-35T/FS SH SCO 1087282 PHOENIX CONTACT Sensor/actuator cable, 12-position, PUR/PVC, black RAL..
$0.00USD
3768 en stock
Spécifications clés
GTIN:4055626885063
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1087282
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626885063 |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1087282 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | 30 V DC |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | |
| numéro de tarif douanier | 85444290 |
| Longueur du câble (Schémas) | 0.5 m |
| Tension nominale (Dimensions) | 30 V AC |
| Affichage de l'état (Dimensions) | No |
| (Normes et réglementations) | -5 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classifications) | 27060311 |
| Degré de pollution (Dimensions) | 3 |
| Nombre de positions (Dimensions) | 12 |
| Catégorie de surtension (Dimensions) | II |
| Courant nominal à 40 °C (Dimensions) | 1.5 A |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | Black PUR/PVC twisted pair |
| Couleurs des fils (Normes et réglementations) | White-brown, green-yellow, gray-pink, blue-red, black-violet, gray/pink-red/blue |
| Accélération (Normes et réglementations) | 10 m/s² |
| Poids du câble (Normes et réglementations) | 87 kg/km |
| Style UL AWM (Normes et réglementations) | 20233 / 1061 (80°C/300 V) |
| Aspect général (Normes et réglementations) | Six pairs around the filler to the core |
| Circuit/composant de protection (Dimensions) | unwired |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Rayon de courbure (Normes et réglementations) | 85 mm |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Chemin de traversée (Normes et réglementations) | 10 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Résistance à la flamme (Normes et réglementations) | According to DIN EN 60332-1-2 |
| Autres résistances (Normes et réglementations) | hydrolysis and microbe resistant according to EN 50396 |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Abréviation de câble (Normes et réglementations) | LSPYwC11Y |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Propriétés particulières (Normes et réglementations) | Flexible cable conduit capable |
| Tension d'essai, câble (Normes et réglementations) | 1500 V AC |
| Résistance du conducteur (Normes et réglementations) | ≤ 142 Ω/km (at 20 °C) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Résistance d'isolement (Normes et réglementations) | ≥ 10 MΩ*km (at 20 °C) |
| Gaine extérieure, couleur (Normes et réglementations) | black RAL 9005 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 42 V AC |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 12x 0.14 mm² (Signal line) |
| Protection optique (Normes et réglementations) | 85 % |
| Nombre de cycles de flexion (Normes et réglementations) | 2000000 |
| Type de câble (abréviation) (Normes et réglementations) | 35T |
| Diamètre extérieur du câble D (Normes et réglementations) | 8.5 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PVC |
| Température ambiante (fonctionnement) (Normes et réglementations) | -30 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 18x 0.10 mm |
| Schéma de circuit : Affectation des contacts de la prise M12 (Schémas) | |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1 mm ±0.05 mm (Signal line) |
| Schéma dimensionnel : Fiche M12 SPEEDCON, droite, blindée (Schémas) | |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 10 x D |
| Schéma d'affectation des broches M12, 12 positions, vue latérale femelle (Dessins) |
Description du produit
Sensor/actuator cable, 12-pole, PUR/PVC, black RAL 9005, shielded, M12 SPEEDCON straight male connector, coding: A, to M12 SPEEDCON straight connection female, coding: A, cable length: 0.5 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingM12 SPEEDCON plug, straight, shielded
