SAC-2P-M 8MR/0,68-PUR/CI-1L-Z
SAC-2P-M 8MR/0,68-PUR/CI-1L-Z 1403156 PHOENIX CONTACT Sensor/actuator cable, 2-position, PUR halogen-free, b..
$0.00USD
3316 en stock
Spécifications clés
:4 (M8 plug) BN 1 (Valve connector)
Taper:Plug angled M8
Protégé:no
Type de câble:PUR halogen-free black [PUR]
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 4 (M8 plug) BN 1 (Valve connector) | |
| Taper | Plug angled M8 |
| Protégé | no |
| Type de câble | PUR halogen-free black [PUR] |
| longueur du câble | 0.68 m |
| Poids du câble | 23 kg/km |
| Sans halogène | in accordance with DIN VDE 0472 part 815 |
| Type de produit | Sensor/actuator cable with valve connector |
| Tension d'essai | ≥ 3000 V |
| Style UL AWM | 20549 |
| Tourbillon général | 3 wires, twisted |
| ligne de signal AWG | 22 |
| résistance à la flamme | in accordance with UL 758/1581 FT2 |
| Autres résistances | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile | in accordance with DIN EN 60811-2-1 |
| Matériau conducteur | Bare Cu litz wires |
| Tension nominale UN | 24 V AC |
| Fil unique, couleur | brown, blue, black |
| propriétés spéciales | Flexible cable conduit capable |
| Dessin coté | |
| Nombre de positions | 2 |
| résistance d'isolation | ≥ 100 GΩ*km (at 20 °C) |
| Épaisseur, isolation | ≥ 0.21 mm (Core insulation) |
| Gaine externe, couleur | black-gray RAL 7021 |
| Tension nominale, câble | ≤ 300 V |
| Gaine extérieure, matériau | PUR |
| Section transversale du conducteur | 3x 0.34 mm² (Signal line) |
| diamètre extérieur du câble | 3.85 mm ±0.15 mm |
| Isolation des fils électriques | PP |
| résistance maximale du conducteur | max. 58 Ω/km (at 20 °C) |
| Diamètre du fil, isolation comprise | 1.27 mm ±0.02 mm (Signal line) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 42x 0.10 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 10000000, Bending radius: 38 mm, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| Rayon de courbure minimal, installation fixe | 19 mm |
| Rayon de courbure minimal, installation mobile | 38 mm |
| Couleur du contact (désignation du signal) Contact (facultatif) | 3 (M8 plug) BU 2 (Valve connector) |
Description du produit

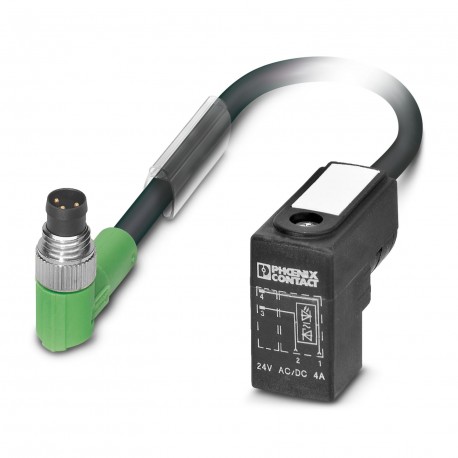

Sensor/actuator cable, 2-pole, M8 angled connector, to IC valve connectors (9.4mm), with 1 LED, connected with Z-diode, cable length: 0.68 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
