SAC-3P-1,5-PUR/C-1L-R-ES

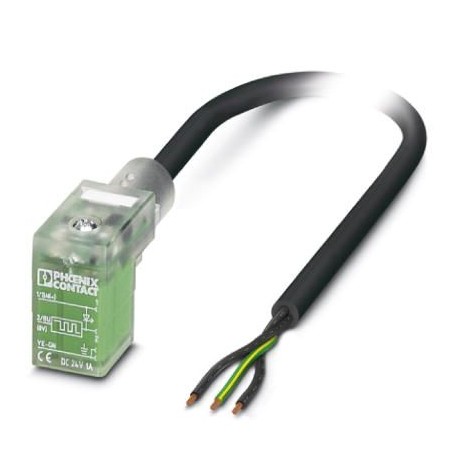

SAC-3P- 1,5-PUR/C-1L-R-ES 1401434 PHOENIX CONTACT Sensor/actuator cable
$0.00USD
4661 en stock
Spécifications clés
GTIN:4046356924634
(Câble):No hazardous substances above threshold values
Clé de commande:1401434
page du catalogue:Page 240 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356924634 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1401434 |
| page du catalogue | Page 240 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| numéro de tarif douanier | 85444290 |
| Matériau d'étanchéité (Général) | TPU (Seal molded) |
| (Normes et réglementations) | -20 °C ... 80 °C (cable, flexible installation) |
| Désignation standard (Matériau) | Valve connector |
| Normes/réglementations (Matériaux) | EN 175301-803 |
| Degré de protection (Dimensions) | IP67 |
| Tension nominale (conditions ambiantes) | 24 V DC ±20 % |
| Affichage de l'état (conditions ambiantes) | 1 LED |
| Fréquence d'horloge (conditions ambiantes) | approx. 2500 Hz (Holding current limiting device) |
| Poids par pièce (emballage exclu) | 56.500 g |
| Longueur du câble (Données commerciales clés) | 1.5 m |
| Matériau du bouchon de vanne du boîtier (Général) | TPU |
| Temps de commutation (conditions ambiantes) | approx. 200 ms (Initial operating time) |
| Matériau de contact du bouchon de soupape (Général) | CuSn |
| Type de câble (Normes et réglementations) | PUR halogen-free black |
| Couleurs des fils (Normes et réglementations) | black 1, black 2, green/yellow |
| Accélération (Normes et réglementations) | 30 m/s² |
| Sans halogène (Normes et réglementations) | in accordance with DIN VDE 0472 part 815 |
| Nombre de positions (Conditions ambiantes) | 3 |
| Fréquence de commutation (conditions ambiantes) | max. 5 Hz (Connected valve) |
| Style UL AWM (Normes et réglementations) | 20549 |
| Aspect général (Normes et réglementations) | 3 wires, twisted |
| Rayon de courbure (Normes et réglementations) | 50 mm |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | Valve connector EN 175301-803 |
| Ligne de signal AWG (Normes et réglementations) | 20 |
| Courant nominal à 40 °C (conditions ambiantes) | 1 A |
| Chemin de traversée (Normes et réglementations) | 0.9 m |
| Taux de traversée (Normes et réglementations) | 5 m/s |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 80 °C (valve plug) |
| Résistance à la flamme (Normes et réglementations) | according to DIN VDE 0482 |
| Autres résistances (Normes et réglementations) | largely oil-resistant |
| Matériau d'insert de contact du bouchon de soupape (Général) | PA 6.6 |
| Matériau de la surface de contact du bouchon de soupape (Général) | Ag |
| Abréviation de câble (Normes et réglementations) | Li9Y11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Tension d'essai, câble (Normes et réglementations) | ≥ 1200 V |
| Résistance du conducteur (Normes et réglementations) | 39 Ω/km (at 20 °C) |
| Résistance d'isolement (Normes et réglementations) | min. 20 MΩ*km |
| Circuit/composant de protection (conditions ambiantes) | Freewheeling diode with holding current limiting device |
| Gaine extérieure, couleur (Normes et réglementations) | black-gray RAL 7021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 300 V |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Connecteur de vanne à vis centrale (Données commerciales clés) | M2,5 x 24 |
| Section transversale du conducteur (Normes et réglementations) | 3x 0.5 mm² |
| Nombre de cycles de flexion (Normes et réglementations) | 15000000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 4.5 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 28x 0.15 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.5 mm ±0.05 mm (Signal line) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 22.5 mm |
Description du produit
Sensor/actuator cable, 3-pole, free cable end, to C valve connectors (8mm), with 1 LED, connected with Free flow diode with holding current limiter, cable length: 1.5 m, with holding current limiter f
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
