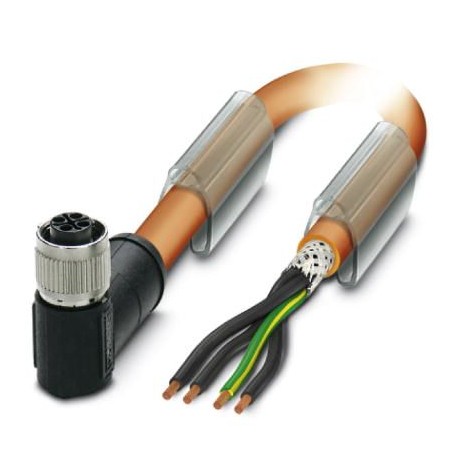

SAC-4P-3,0-PUR/M12FRS PE SH
SAC-4P- 3,0-PUR/M12FRS PE SH 1424101 PHOENIX CONTACT Power cable
$0.00USD
4723 en stock
Spécifications clés
GTIN:4046356693066
Note:Made to Order (non-returnable)
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1424101
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356693066 |
| Note | Made to Order (non-returnable) |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1424101 |
| page du catalogue | Page 294 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| Pays d'origine | DE (Germany) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | DOTE 15571-58-1 |
| numéro de tarif douanier | 85444290 |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Codage (Conditions ambiantes) | S power |
| Couple (conditions ambiantes) | 0.4 Nm (M12 connector) |
| (Normes et réglementations) | -30 °C ... 90 °C (cable, flexible installation) |
| Matériau du corps de la poignée (Général) | PA |
| Désignation standard (Matériau) | M12 connector |
| Normes/réglementations (Matériaux) | IEC 61076-2-111 |
| Degré de protection (Dimensions) | IP65 |
| Matériau support de contact (Général) | PA |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 690 V AC |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 465.800 g |
| Longueur du câble (Données commerciales clés) | 3 m |
| Protection (Normes et réglementations) | Tinned copper-braided shield, approx. 85% covering |
| Type de câble (Normes et réglementations) | PUR halogen-free orange shielded |
| Zone de poignée de couleur (conditions ambiantes) | black |
| Couleurs des fils (Normes et réglementations) | Black 1, black 2, black 3, green/yellow |
| Accélération (Normes et réglementations) | 10 m/s² |
| Degré de pollution (conditions ambiantes) | 3 |
| Sans halogène (Normes et réglementations) | according to VDE 0282-13 Appendix C |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 20234 / 10492 (80°C/1000 V) |
| Aspect général (Normes et réglementations) | 4 wires optimally twisted |
| Catégorie de surtension (conditions ambiantes) | III |
| Force de torsion (Normes et réglementations) | ± 25 °/m |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-111 |
| Courant nominal à 40 °C (conditions ambiantes) | 12 A |
| Chemin de traversée (Normes et réglementations) | 10 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 16 |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 85 °C (Plug / socket) |
| Résistance à la flamme (Normes et réglementations) | according to EN 60332-1-2 |
| Autres résistances (Normes et réglementations) | UV resistant |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Abréviation de câble (Normes et réglementations) | 9YSLC11Y-JZ |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Tension d'essai, câble (Normes et réglementations) | 4260 V AC (5 min.) |
| Résistance du conducteur (Normes et réglementations) | ≤ 13.3 Ω/km (at 20 °C) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | > 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Résistance d'isolement (Normes et réglementations) | ≥ 10 MΩ*km (at 20 °C) |
| Circuit/composant de protection (conditions ambiantes) | unwired |
| Épaisseur, isolation (Normes et réglementations) | 0.4 mm |
| Gaine extérieure, couleur (Normes et réglementations) | orange RAL 2003 |
| Tension nominale, câble (Normes et réglementations) | 1000 V AC |
| Épaisseur de la gaine extérieure (Normes et réglementations) | 1.2 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 4x 1.5 mm² |
| Nombre de cycles de flexion (Normes et réglementations) | 4000000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 9.7 mm ±0,3 mm |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 90 °C (cable, fixed installation) |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | ≤ 2.5 mm |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 78x 0.15 mm |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7.5 x D |
| Rayon de courbure minimal, applications de chaînes porte-chaînes (Normes et réglementations) | 10 x D |
Description du produit
Power cable, 4-pole halogen-free, shielded (Advanced Shielding Technology), free cable end, to Elbow Female M12, coding: S, cable length: 3 m, for alternating current up to 12 A/690 V
