SAC-4P-M 8MS/0,6-PUR/M 8FS 2NC

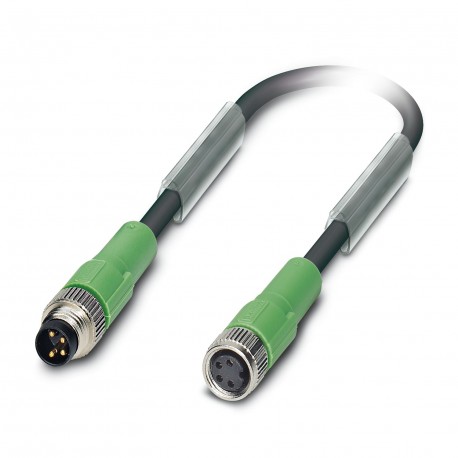

SAC-4P-M 8MS/0,6-PUR/M 8FS 2NC 1093778 PHOENIX CONTACT Sensor/actuator cable, 4-position, PUR halogen-free, ..
$0.00USD
3361 en stock
Spécifications clés
GTIN:4055626914954
Clé de commande:1093778
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626914954 |
| Clé de commande | 1093778 |
| (Dessins) | |
| Unité d'emballage | 1 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | 60 V DC |
| Matériel de contact (Général) | CuSn |
| Longueur du câble (Schémas) | 0.6 m |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | NBR |
| Codage (Conditions ambiantes) | A - standard |
| (Normes et réglementations) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classifications) | 27060311 |
| Matériau du corps de la poignée (Général) | TPU, hardly inflammable, self-extinguishing |
| Matériau support de contact (Général) | TPU GF |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Normes/spécifications (Matériaux) | M8 connector IEC 61076-2-104 |
| Affichage de l'état (conditions ambiantes) | No |
| Type de câble (Normes et réglementations) | PUR halogen-free black |
| Couleurs des fils (Normes et réglementations) | brown, blue, black |
| Accélération (Normes et réglementations) | 10 m/s² |
| Poids du câble (Normes et réglementations) | 18 kg/km |
| Degré de pollution (conditions ambiantes) | 3 |
| Sans halogène (Normes et réglementations) | in accordance with DIN VDE 0472 part 815 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 20549 / 10493 (80°C/300 V) |
| Aspect général (Normes et réglementations) | 3 wires, twisted |
| Catégorie de surtension (conditions ambiantes) | II |
| Rayon de courbure (Normes et réglementations) | 44 mm |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M8 connector IEC 61076-2-104 |
| Ligne de signal AWG (Normes et réglementations) | 24 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Chemin de traversée (Normes et réglementations) | 10 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 90 °C (Plug / socket) |
| Résistance à la flamme (Normes et réglementations) | in accordance with UL 758/1581 FT2 |
| Autres résistances (Normes et réglementations) | hydrolysis and microbe resistant |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Abréviation de câble (Normes et réglementations) | Li9Y11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Propriétés particulières (Normes et réglementations) | Flexible cable conduit capable |
| Tension d'essai, câble (Normes et réglementations) | ≥ 3000 V |
| Résistance du conducteur (Normes et réglementations) | ≤ 78 Ω/km (at 20 °C) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | HB |
| Résistance d'isolement (Normes et réglementations) | ≥ 100 GΩ*km (at 20 °C) |
| Circuit/composant de protection (conditions ambiantes) | unwired |
| Épaisseur, isolation (Normes et réglementations) | ≥ 0.21 mm (Core insulation) |
| Gaine extérieure, couleur (Normes et réglementations) | black-gray RAL 7021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 300 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.5 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 3x 0.25 mm² |
| Nombre de cycles de flexion (Normes et réglementations) | 10000000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 3.6 mm ±0.15 mm |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Longueur de torsion, torsion totale (Normes et réglementations) | 40 mm |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 32x 0.10 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.17 mm ±0.02 mm |
| Schéma de câblage : Affectation des contacts des prises/fiches M8 (Schémas) | |
| Dessin coté : Fiche mâle M8 x 1, version droite (Dessins) | |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 18 mm |
| Rayon de courbure minimal, installation mobile (Normes et réglementations) | 36 mm |
| Schéma de brochage : prise M8, 4 positions, vue côté femelle (Dessins) |
Description du produit
Sensor/actuator cable, 4-pole, halogen-free PUR, grayish black RAL 7021, Straight male connector M8, to Straight connection female M8, cable length: 0.6 m, Pin 2 not connected
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingM8 x 1 male plug, straight version
