SAC-4P-M12MR/3-PUR/M12FR 3/4B
SAC-4P-M12MR/3-PUR/M12FR 3/4B 1405347 PHOENIX CONTACT Sensor/actuator cable, 4-pos., PUR, halogen-free, RAL ..
$0.00USD
3412 en stock
Spécifications clés
GTIN:4046356741576
(Câble):No hazardous substances above threshold values
Clé de commande:1405347
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356741576 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1405347 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | IP68 |
| UNSPSC 11 (ETIM) | 31251501 |
| ETIM 3.0 (eCl@ss) | EC001855 |
| ETIM 4.0 (eCl@ss) | EC001855 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 19.0 (ETIM) | 31251501 |
| UNSPSC 20.0 (ETIM) | 31251501 |
| UNSPSC 21.0 (ETIM) | 31251501 |
| UNSPSC 6.01 (ETIM) | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| numéro de tarif douanier | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| (Conditions ambiantes) | 250 V DC |
| Matériel de contact (Général) | CuSn |
| Longueur du câble (Schémas) | 3 m |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | NBR |
| Codage (Conditions ambiantes) | A - standard |
| Couple (conditions ambiantes) | 0.4 Nm |
| (Normes et réglementations) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 4.0 (Classifications) | 27060300 |
| eCl@ss 4.1 (Classifications) | 27060300 |
| eCl@ss 5.0 (Classifications) | 27061800 |
| eCl@ss 5.1 (Classifications) | 27061800 |
| eCl@ss 6.0 (Classifications) | 27279200 |
| eCl@ss 7.0 (Classifications) | 27279218 |
| eCl@ss 8.0 (Classifications) | 27279218 |
| eCl@ss 9.0 (Classifications) | 27060311 |
| Matériau du corps de la poignée (Général) | TPU, hardly inflammable, self-extinguishing |
| Degré de protection (Dimensions) | IP65 |
| Matériau support de contact (Général) | TPU GF |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 250 V AC |
| Normes/spécifications (Matériaux) | M12 connector IEC 61076-2-101 |
| Affichage de l'état (conditions ambiantes) | No |
| Type de câble (Normes et réglementations) | PUR halogen-free black |
| Couleurs des fils (Normes et réglementations) | brown, white, blue, black |
| Accélération (Normes et réglementations) | 10 m/s² |
| Poids du câble (Normes et réglementations) | 30 kg/km |
| Degré de pollution (conditions ambiantes) | 3 |
| Sans halogène (Normes et réglementations) | in accordance with DIN VDE 0472 part 815 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 20549 / 10493 (80°C/300 V) |
| Aspect général (Normes et réglementations) | 4 wires, twisted |
| Catégorie de surtension (conditions ambiantes) | II |
| Résistance d'isolement (conditions ambiantes) | ≥ 10 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Chemin de traversée (Normes et réglementations) | 10 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Résistance à la flamme (Normes et réglementations) | in accordance with UL 758/1581 FT2 |
| Autres résistances (Normes et réglementations) | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Abréviation de câble (Normes et réglementations) | Li9Y11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Propriétés particulières (Normes et réglementations) | Flexible cable conduit capable |
| Tension d'essai, câble (Normes et réglementations) | ≥ 3000 V |
| Résistance du conducteur (Normes et réglementations) | ≤ 58 Ω/km |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | HB |
| Résistance d'isolement (Normes et réglementations) | ≥ 1 GΩ*km |
| Épaisseur, isolation (Normes et réglementations) | ≥ 0.21 mm |
| Gaine extérieure, couleur (Normes et réglementations) | black-gray RAL 7021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 300 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.5 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Nombre de cycles de flexion (Normes et réglementations) | 10000000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 4.2 mm ±0.15 mm |
| Dessin coté : Fiche mâle M12 x 1, coudée (Dessins) | |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 42x 0.10 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.27 mm ±0.02 mm |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 10 x D |
| Rayon de courbure minimal, applications de chaînes porte-chaînes (Normes et réglementations) | 10 x D |
| Schéma de brochage : Connecteur M12, 4 positions, codage A, vue côté connecteur (Schémas) |
Description du produit

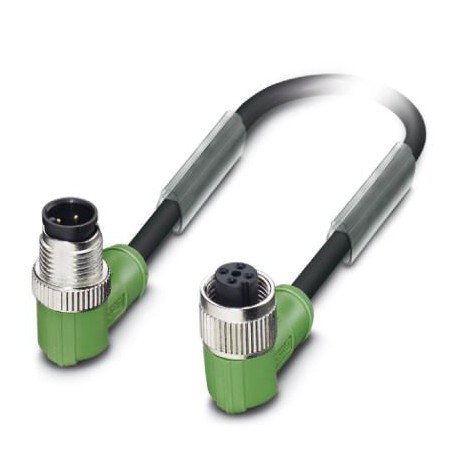

Sensor/actuator cable, 4 poles, halogen-free PUR, greyish black RAL 7021, angled male connector M12, coded A, to angled socket M12, coded A, cable length: 3 m, PIN3 and PIN4 bridge
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingM12 x 1 male plug, angled
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
