En stock Produit phare

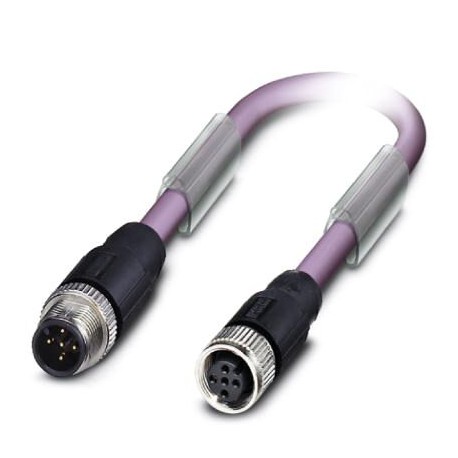

SAC-4P-M12MSB/1,0-920/FSB X2X
SAC-4P-M12MSB/1,0-920/FSB X2X 1416325 PHOENIX CONTACT Bus system cable SAC-4P-MSB/1,0-920/FSB X2X 1416325
$0.00USD
4636 en stock
Spécifications clés
GTIN:4055626067681
(Câble):No hazardous substances above threshold values
Clé de commande:1416325
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626067681 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1416325 |
| Unité d'emballage | 1 |
| (Dimensions) | 60 V DC |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| UNSPSC 13.2 (ETIM) | 31251501 |
| Codage (Dimensions) | B-coded |
| numéro de tarif douanier | 85444290 |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Tension nominale (Dimensions) | 48 V AC |
| Matériau d'étanchéité (Général) | NBR |
| Affichage de l'état (Dimensions) | No |
| (Normes et réglementations) | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 5.1 (Classifications) | 27060300 |
| eCl@ss 6.0 (Classifications) | 27279200 |
| eCl@ss 7.0 (Classifications) | 27279218 |
| eCl@ss 8.0 (Classifications) | 27279218 |
| eCl@ss 9.0 (Classifications) | 27060311 |
| Matériau du corps de la poignée (Général) | TPU, hardly inflammable, self-extinguishing |
| Degré de pollution (Dimensions) | 3 |
| Nombre de positions (Dimensions) | 4 |
| Catégorie de surtension (Dimensions) | II |
| Matériau support de contact (Général) | TPU GF |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Résistance d'isolement (Dimensions) | ≥ 100 MΩ |
| Courant nominal à 40 °C (Dimensions) | 4 A |
| Longueur du câble (Données commerciales clés) | 1 m |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | CAN Bus/DeviceNet |
| Atténuation (Normes et réglementations) | ≤ 22.9 dB/km (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | Red-black, blue-white |
| Accélération (Normes et réglementations) | 3 m/s² |
| Poids du câble (Normes et réglementations) | 90 kg/km |
| Sans halogène (Normes et réglementations) | in accordance with DIN VDE 0472 part 815 |
| Cycles d'insertion/retrait (Dimensions) | ≥ 100 |
| Style UL AWM (Normes et réglementations) | 21198 (80°C/300 V) |
| Aspect général (Normes et réglementations) | 2 pairs around a drain wire in the center to the core |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Rayon de courbure (Normes et réglementations) | 70 mm |
| Capacité des câbles (Normes et réglementations) | nom. 40 nF/km (Data cable) |
| Impédance d'onde (Normes et réglementations) | 120 Ω ±10 % (with 1 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 24 |
| Structure des câbles (Normes et réglementations) | 2xAWG24/19+2xAWG22/19 |
| Résistance de boucle (Normes et réglementations) | ≤ 181.80 Ω/km (Data cable) |
| Chemin de traversée (Normes et réglementations) | 4.5 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 22 |
| Résistance à la flamme (Normes et réglementations) | UL 1581, Sec. 1060 (FT-1) |
| Autres résistances (Normes et réglementations) | Low adhesion |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | HB |
| Résistance d'isolement (Normes et réglementations) | ≥ 5 GΩ*km (Data cable) |
| Gaine extérieure, couleur (Normes et réglementations) | violet RAL 4001 |
| Tension nominale, câble (Normes et réglementations) | ≤ 300 V (Peak value, not for high-power applications) |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de blindage de paires (Normes et réglementations) | Plastic-coated aluminum foil, aluminum side outside |
| Section transversale du conducteur (Normes et réglementations) | 2x 0.25 mm² (Data cable) |
| Protection optique (Normes et réglementations) | 80 % |
| Nombre de cycles de flexion (Normes et réglementations) | 5000000 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 920 |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.7 mm ±0,3 mm |
| Isolation des conducteurs (Normes et réglementations) | Foamed PE (Data cable) |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 19x 0.13 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.95 mm ±0.05 mm (Data cable) |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 19x 0.15 mm |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 10 x D |
| Rayon de courbure minimal, applications de chaînes porte-chaînes (Normes et réglementations) | 10 x D |
Description du produit
Bus system cable, 4-pole halogen-free, shielded, M12 straight connector, encoding: B, a M12 straight female, encoding: B, cable length: 1 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Bus system cable, 4-position, PUR halogen-free, violet RAL 4001, shielded, Plug straight M12, B-coded, on Socket straight M12, B-coded, cable length: 1 m
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
