SAC-5P-40,0-921/M12FS

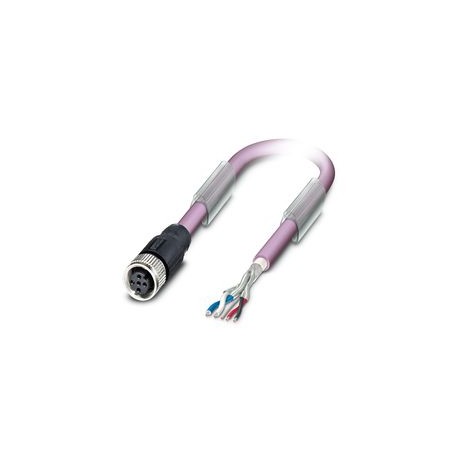

SAC-5P-40,0-921/M12FS 1582047 PHOENIX CONTACT Bus System Cable, CANopen, DeviceNet, 5-pole, free cable end, ..
$161.78USD
105 en stock
Spécifications clés
:DeviceNet™
Taper:free cable end
Codage:A
Amortissement:≤ 22.9 dB/km (with 1 MHz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| DeviceNet™ | |
| Taper | free cable end |
| Codage | A |
| Amortissement | ≤ 22.9 dB/km (with 1 MHz) |
| Protégé | yes |
| Protection | Tinned copper braided shield |
| Système de bus | CANopen®/DeviceNet™ |
| Type de câble | CANopen®/DeviceNet™, PUR, black |
| Application | Bus system |
| Type de codage | A (Standard) |
| Type de capteur | CANopen® |
| Accélération | 3 m/s² |
| longueur du câble | 40 m |
| Poids du câble | 90 kg/km |
| Sans halogène | in accordance with DIN VDE 0472 part 815 |
| Type de produit | Data cable preassembled |
| Style UL AWM | 21198 (80°C/300 V) |
| Tourbillon général | 2 pairs around a drain wire in the center to the core |
| matériau d'étanchéité | NBR |
| paires torsadées | 2 cores to the pair |
| Rayon de courbure | 70 mm |
| Capacité du câble | nom. 40 nF/km (Data cable) |
| Affichage de l'état | No |
| Impédance d'onde | 120 Ω ±10 % (with 1 MHz) |
| ligne de signal AWG | 24 |
| structure de câbles | 2xAWG24/19+2xAWG22/19 |
| résistance de boucle | ≤ 181.80 Ω/km (Data cable) |
| Parcours de traversée | 4.5 m |
| vitesse de traversée | 3 m/s |
| alimentation AWG | 22 |
| Matériel de contact | CuSn |
| résistance à la flamme | UL 1581, Sec. 1060 (FT-1) |
| Autres résistances | Low adhesion |
| Matériau conducteur | Tin-plated Cu litz wires |
| résistance de contact | ≤ 5 mΩ |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Fil unique, couleur | red-black, blue-white |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 5 |
| milieu de transmission | Copper |
| Degré de protection | IP65 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | CANopen® |
| résistance d'isolation | ≥ 100 MΩ |
| Matériau du corps de la poignée | TPU, hardly inflammable, self-extinguishing |
| Gaine externe, couleur | black RAL 9005 |
| Tension nominale, câble | ≤ 300 V (Peak value, not for high-power applications) |
| Gaine extérieure, matériau | PUR |
| Affichage de l'état présent | No |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Type de blindage de paire | Plastic-coated aluminum foil, aluminum side outside |
| Section transversale du conducteur | 2x 0.25 mm² (Data cable) |
| diamètre extérieur du câble | 6.7 mm ±0.3 mm |
| écran optique recouvrant | 80 % |
| Matériau porteur de contact | TPU GF |
| matériau de surface de contact | Ni/Au |
| Isolation des fils électriques | Foamed PE (Data cable) |
| Nombre de cycles de flexion | 5000000 |
| Tension de test Noyau/Blindage | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) | 921 |
| résistance d'isolation du câble | ≥ 5 GΩ*km (Data cable) |
| Cycles d'insertion/retrait | ≥ 100 |
| Matériau pour raccord à vis | Zinc die-cast, nickel-plated |
| Diamètre du fil, isolation comprise | 1.95 mm ±0.05 mm (Data cable) |
| Température ambiante (fonctionnement) | ≤ 70 °C (cable, drag chain applications) |
| Ligne de signal à structure conductrice | 19x 0.13 mm |
| Structure conductrice, alimentation en tension | 19x 0.15 mm |
| Indice d'inflammabilité selon la norme UL 94 | HB |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Rayon de courbure minimal, applications de chaînes porte-câbles | 10 x D |
Description du produit
Cable for sensors/actuators
