En stock Produit phare
SAC-5P-M12MR/20,0-PUR P
SAC-5P-M12MR/20,0-PUR P 1424933 PHOENIX CONTACT Sensor/actuator cable SAC-5P-M12MR/20,0-PUR P 1424933
$0.00USD
4720 en stock
Spécifications clés
:60 V DC
Taper:Plug angled M12
Codage:A
Protégé:no
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 60 V DC | |
| Taper | Plug angled M12 |
| Codage | A |
| Protégé | no |
| Type de câble | PUR halogen-free black [PUR] |
| Application | Standard |
| Type de codage | A |
| longueur du câble | 20 m |
| Poids du câble | 35 kg/km |
| Sans halogène | in accordance with DIN VDE 0472 part 815 |
| Type de produit | Sensor/actuator cable |
| Tension d'essai | 3000 V |
| Style UL AWM | 20549 / 10493 (80°C/300 V) |
| Tourbillon général | 5 wires around filler to the core |
| Affichage de l'état | no |
| ligne de signal AWG | 22 |
| Matériel de contact | CuSn |
| résistance à la flamme | in accordance with DIN UL-Style 20549 |
| Autres résistances | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile | in accordance with DIN EN 60811-2-1 |
| Matériau conducteur | Bare Cu litz wires |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Fil unique, couleur | brown, white, blue, black, green-yellow |
| propriétés spéciales | Flexible cable conduit capable |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 5 |
| Degré de protection | IP65 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Matériau du corps de la poignée | TPU, hardly inflammable, self-extinguishing |
| Épaisseur, isolation | ≥ 0.21 mm |
| Gaine externe, couleur | black-gray RAL 7021 |
| Tension nominale, câble | 300 V |
| Gaine extérieure, matériau | PUR |
| Affichage de l'état présent | No |
| Section transversale du conducteur | 5x 0.34 mm² (Signal line) |
| diamètre extérieur du câble | 5.00 mm ±0.15 mm |
| Épaisseur, gaine extérieure | approx. 0.70 mm |
| Matériau porteur de contact | TPU GF |
| matériau de surface de contact | Ni/Au |
| Isolation des fils électriques | PP |
| Normes/spécifications | IEC 61076-2-101 |
| résistance maximale du conducteur | max. 58 Ω/km (at 20 °C) |
| Cycles d'insertion/retrait | ≥ 100 |
| Matériau pour raccord à vis | PA |
| Diamètre du fil, isolation comprise | 1.27 mm ±0.02 mm (Signal line) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 42x 0.10 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 4000000, Bending radius: 50 mm, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| Indice d'inflammabilité selon la norme UL 94 | HB |
| Rayon de courbure minimal, installation fixe | 25 mm |
| Rayon de courbure minimal, installation mobile | 50 mm |
Description du produit

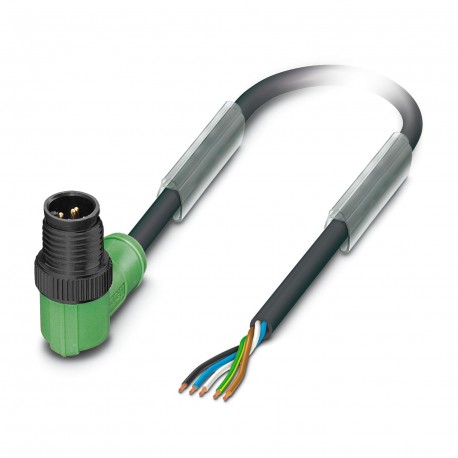

Sensor/actuator cable, 5-pole, halogen-free PUR, greyish black RAL 7021, M12 angled male connector, coding: A, to free cable end, cable length: 20 m, with plastic knurling
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
