SAC-5P-M12MS/3-92X/M12FSSHOD

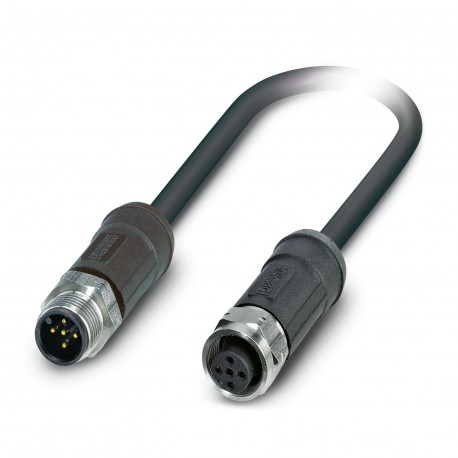

SAC-5P-M12MS/3-92X/M12FSSHOD 1419192 PHOENIX CONTACT Cable bus system SAC-5P-M12MS/3-92X/M12FSSHOD 1419192
$0.00USD
3591 en stock
Spécifications clés
:DeviceNet™
Taper:Plug straight M12
Codage:A
Protégé:yes
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| DeviceNet™ | |
| Taper | Plug straight M12 |
| Codage | A |
| Protégé | yes |
| Système de bus | CANopen®/DeviceNet™ |
| Type de câble | CANopen®/DeviceNet™ outdoor installation, FRNC, black [92X] |
| Application | External areas |
| Type de codage | A (Standard) |
| Type de capteur | CANopen® |
| longueur du câble | 3 m |
| Poids du câble | 70 kg/km |
| Sans halogène | yes |
| Type de produit | Data cable preassembled |
| Style UL AWM | 21281 (80°C/300 V) |
| Tourbillon général | 2 pairs around a drain wire in the center to the core |
| matériau d'étanchéité | FPM |
| paires torsadées | 2 cores to the pair |
| Durée d'exécution du signal | 4.46 ns/m |
| Affichage de l'état | no |
| Impédance d'onde | 120 Ω ±12 Ω (f = 1 MHz) |
| ligne de signal AWG | 24 |
| Révision de l'article | 03 |
| Matériel de contact | CuSn |
| résistance à la flamme | According to IEC 60332-3-25 (Cat. D) |
| Autres résistances | UV resistant |
| Résistance à l'huile | yes |
| Matériau conducteur | Tin-plated Cu litz wires |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Fil unique, couleur | red-black, blue-white |
| Structure du conducteur | 2xAWG24/19+2xAWG22/19 |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 5 |
| milieu de transmission | Copper |
| capacité de travail | 39.8 nF (at 1 kHz, core/core) |
| Degré de protection | IP65 |
| Nombre de prises de câble | 1 |
| Type/catégorie de signal | CANopen® |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 200 MΩ*km (at 20 °C) |
| Matériau du corps de la poignée | PP |
| Épaisseur, isolation | 0.60 mm (Signal) |
| Gaine externe, couleur | black |
| Tension nominale, câble | ≤ 300 V |
| Gaine extérieure, matériau | FRNC |
| Affichage de l'état présent | No |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Type de blindage de paire | Aluminum-lined foil |
| Section transversale du conducteur | 2x 0.25 mm² (Signal) |
| diamètre extérieur du câble | 6.90 mm ±0.3 mm |
| écran optique recouvrant | 70 % |
| Épaisseur, gaine extérieure | 1.15 mm |
| Matériau porteur de contact | PP |
| matériau de surface de contact | Ni/Au |
| Isolation des fils électriques | PE |
| Normes/spécifications | IEC 61076-2-101 |
| Tension de test Noyau/Blindage | 2000.00 V (50 Hz, 1 min.) |
| résistance maximale du conducteur | 90 Ω/km (Signal) |
| Matériau pour raccord à vis | Stainless steel |
| Diamètre du fil, isolation comprise | 1.9 mm (Signal) |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C |
| Ligne de signal à structure conductrice | 19x 0.13 mm |
| Température ambiante (installation) | -40 °C ... 105 °C |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Rayon de courbure minimal, installation fixe | 35 mm |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Rayon de courbure minimal, installation mobile | 69 mm |
Description du produit
Bus System Cable, CANopen®, DeviceNet™, 5-pole halogen-free, shielded, M12 straight connector, encoding: A, to M12 straight female, coding: A, cable length: 3 m, for outdoor applications, with stainle
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
