SAC-5P-M12MS/45,0-PUR SH

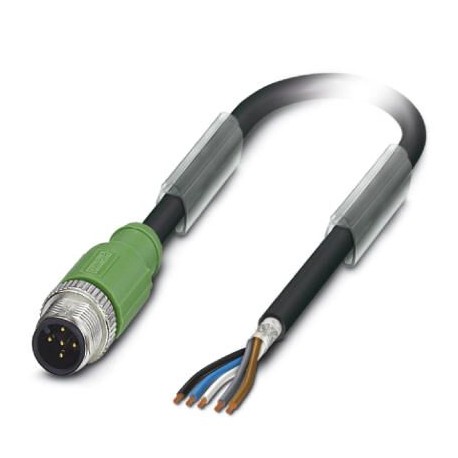

SAC-5P-M12MS/45,0-PUR SH 1075309 PHOENIX CONTACT Sensor/actuator cable, 5-position, PUR halogen-free, black-..
$0.00USD
3358 en stock
Spécifications clés
GTIN:4055626780061
Clé de commande:1075309
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626780061 |
| Clé de commande | 1075309 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | 60 V DC |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| Diagramme (Dessins) | |
| Codage (Dimensions) | A - standard |
| Couple (Dimensions) | 0.4 Nm (M12 connector) |
| numéro de tarif douanier | 85444290 |
| Matériel de contact (Général) | CuSn |
| Longueur du câble (Schémas) | 45 m |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Tension nominale (Dimensions) | 48 V AC |
| Matériau d'étanchéité (Général) | NBR |
| Affichage de l'état (Dimensions) | No |
| (Normes et réglementations) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 6.0 (Classifications) | 27279200 |
| eCl@ss 7.0 (Classifications) | 27279218 |
| eCl@ss 8.0 (Classifications) | 27279218 |
| eCl@ss 9.0 (Classifications) | 27060311 |
| Matériau du corps de la poignée (Général) | TPU, hardly inflammable, self-extinguishing |
| Degré de pollution (Dimensions) | 3 |
| Nombre de positions (Dimensions) | 5 |
| Catégorie de surtension (Dimensions) | II |
| Matériau support de contact (Général) | TPU GF |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Résistance d'isolement (Dimensions) | ≥ 100 MΩ |
| Normes/réglementations (Dimensions) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (Dimensions) | 4 A |
| Normes/spécifications (Matériaux) | M12 connector IEC 61076-2-101 |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | PUR halogen-free black |
| Couleurs des fils (Normes et réglementations) | Brown, white, blue, black, gray |
| Accélération (Normes et réglementations) | 10 m/s² |
| Poids du câble (Normes et réglementations) | 43 kg/km |
| Sans halogène (Normes et réglementations) | in accordance with DIN VDE 0472 part 815 |
| Cycles d'insertion/retrait (Dimensions) | ≥ 100 |
| Style UL AWM (Normes et réglementations) | 20549 / 10493 (80°C/300 V) |
| Aspect général (Normes et réglementations) | 5 wires around filler to the core |
| Circuit/composant de protection (Dimensions) | unwired |
| Rayon de courbure (Normes et réglementations) | 52 mm |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Chemin de traversée (Normes et réglementations) | 10 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Résistance à la flamme (Normes et réglementations) | in accordance with UL 758/1581 FT2 |
| Autres résistances (Normes et réglementations) | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Abréviation de câble (Normes et réglementations) | LiF9YC11Y |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Propriétés particulières (Normes et réglementations) | Flexible cable conduit capable |
| Résistance du conducteur (Normes et réglementations) | max. 57 Ω/km (at 20 °C) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | HB |
| Résistance d'isolement (Normes et réglementations) | 70 GΩ*km (at 20 °C) |
| Épaisseur, isolation (Normes et réglementations) | ≥ 0.21 mm |
| Gaine extérieure, couleur (Normes et réglementations) | black-gray RAL 7021 |
| Tension nominale, câble (Normes et réglementations) | 300 V (at 20 °C) |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.5 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 3000 V (at 20 °C) |
| Section transversale du conducteur (Normes et réglementations) | 5x 0.34 mm² (Signal line) |
| Protection optique (Normes et réglementations) | 80 % |
| Nombre de cycles de flexion (Normes et réglementations) | 10000000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 5.25 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 42x 0.10 mm |
| Schéma de circuit : Affectation des contacts de la prise M12 (Schémas) | |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.27 mm ±0.02 mm (Signal line) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 26 mm |
| Rayon de courbure minimal, installation mobile (Normes et réglementations) | 52 mm (up to +60°C) |
Description du produit
Sensor/actuator cable, 5-pole, halogen-free PUR, greyish black RAL 7021, shielded, M12 straight male connector, coding: A, to free cable end, cable length: 45 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
