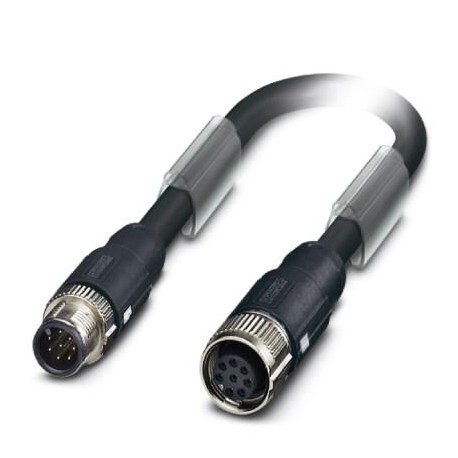

SAC-6P-M12MS/ 2,0-970/M12FS
SAC-6P-M12MS/ 2,0-970/M12FS 1065682 PHOENIX CONTACT Bus system cable, VARAN (100 Mbps), 6-position, SANTOPRE..
$0.00USD
4446 en stock
Spécifications clés
GTIN:4055626730936
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1065682
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626730936 |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1065682 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | 30 V DC |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | |
| numéro de tarif douanier | 85444290 |
| Longueur du câble (Schémas) | 2 m |
| Tension nominale (Dimensions) | 30 V AC |
| Affichage de l'état (Dimensions) | No |
| (Normes et réglementations) | max. 700 V AC (Data cable) |
| eCl@ss 7.0 (Classifications) | 27060308 |
| eCl@ss 8.0 (Classifications) | 27279218 |
| eCl@ss 9.0 (Classifications) | 27060308 |
| Degré de pollution (Dimensions) | 3 |
| Nombre de positions (Dimensions) | 6 |
| Catégorie de surtension (Dimensions) | II |
| Type/catégorie de signal (Dimensions) | VARAN, 100 Mbps |
| Courant nominal à 40 °C (Dimensions) | 2 A |
| Protection (Normes et réglementations) | Tinned copper-braided shield, approx. 85% covering |
| Type de câble (Normes et réglementations) | VARAN |
| Couleurs des fils (Normes et réglementations) | Brown, blue, white/orange, white/green, green, orange |
| Accélération (Normes et réglementations) | 2 m/s² |
| Poids du câble (Normes et réglementations) | 81 kg/km |
| Sans halogène (Normes et réglementations) | in accordance with DIN EN 50267-2-1 |
| Aspect général (Normes et réglementations) | 1 star quad and 2 wires with 2 fillers |
| Rayon de courbure (Normes et réglementations) | 93 mm |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 % |
| Ligne de signal AWG (Normes et réglementations) | 24 |
| Structure des câbles (Normes et réglementations) | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Chemin de traversée (Normes et réglementations) | 2 m |
| Taux de traversée (Normes et réglementations) | 1 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 22 |
| Matériau, charge (Normes et réglementations) | Yarn |
| Abréviation de câble (Normes et réglementations) | Li9YD12Y |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Tension d'essai, câble (Normes et réglementations) | 2000 V (Power supply) |
| Capacité de travail (Normes et réglementations) | 50 nF (Data cable) |
| Résistance du conducteur (Normes et réglementations) | 77 Ω/m (Data cable) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | HB |
| Résistance d'isolement (Normes et réglementations) | 5 GΩ*km (Data cable) |
| Gaine extérieure, couleur (Normes et réglementations) | black RAL 9005 |
| Matériau, gaine intérieure (Normes et réglementations) | TPE |
| Tension nominale, câble (Normes et réglementations) | 125 V (Data cable) |
| Gaine extérieure, matériau (Normes et réglementations) | SANTOPRENE halogen-free |
| Type de blindage de paires (Normes et réglementations) | Tinned copper braided shield, 95 % covering |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.25 mm² (Signal line) |
| Nombre de cycles de flexion (Normes et réglementations) | 3000000 |
| Type de câble (abréviation) (Normes et réglementations) | 970 |
| Diamètre extérieur du câble D (Normes et réglementations) | 7.8 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Température ambiante (fonctionnement) (Normes et réglementations) | -20 °C ... 80 °C (Cable) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 19x 0.13 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.35 mm (Signal line) |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 19x 0.16 mm |
| Dessin coté : Bouchon M12 x 1, droit, blindé (Dessins) | |
| Caractéristiques de transmission (catégorie) (Normes et réglementations) | CAT5 (IEC 11801:2002) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | ≥ 93 mm |
| Rayon de courbure minimal, installation mobile (Normes et réglementations) | ≥ 93 mm |
| Schéma de câblage : Affectation des contacts du connecteur M12 et de la prise M12 (Schémas) | |
| Schéma de brochage : prise M12, 8 positions, codage A, vue côté femelle (Dessins) |
Description du produit
Bus system cable, VARAN (100 MBit/s), 6-pole, shielded, M12 straight connector, encoding: A, to M12 straight female, encoding: A, cable length: 2 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingPlug, M12 x 1, straight, shielded
