SACB-4/ 8- 5,0PUR SH

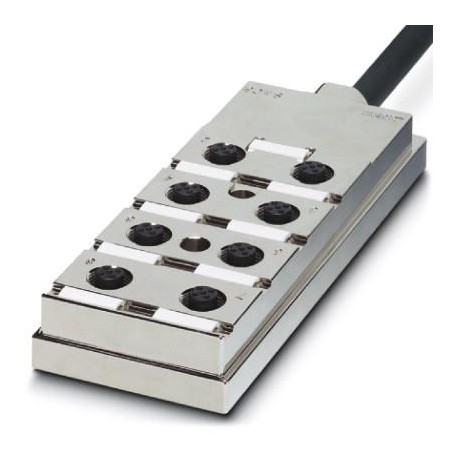

SACB-4/ 8- 5,0PUR SH 1695786 PHOENIX CONTACT Sensor/actuator box
$0.00USD
3328 en stock
Spécifications clés
GTIN:4017918899424
Note:Made to Order (non-returnable)
(Câble):No hazardous substances above threshold values
Clé de commande:1695786
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918899424 |
| Note | Made to Order (non-returnable) |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1695786 |
| (Général) | -5 °C ... 80 °C (for flexible installation) |
| page du catalogue | Page 274 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| numéro de tarif douanier | 85444290 |
| (Matériau isolant) | 1-4 / 5 (PE) = GN/YE |
| (Données commerciales clés) | 60 V DC |
| (Normes et réglementations) | -5 °C ... 80 °C (cable, flexible installation) |
| Degré de protection (Général) | IP65 |
| Tension nominale (Données commerciales clés) | 48 V |
| Longueur du câble (conditions ambiantes) | 5 m |
| Poids par pièce (emballage exclu) | 1,038.600 g |
| Nombre de créneaux horaires (Données commerciales clés) | 4 |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Désignation standard (affectation des broches) | M12 connector |
| Type de câble (Normes et réglementations) | PUR/PVC shielded, black |
| Méthode de connexion (conditions ambiantes) | Fixed connection |
| Normes/réglementations (Attribution des broches) | IEC 61076-2-101 |
| Couleurs des fils (Normes et réglementations) | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| Température ambiante (fonctionnement) (Général) | -25 °C ... 70 °C |
| Nombre de postes (Données commerciales clés) | 5 |
| Aspect général (Normes et réglementations) | Wires twisted in layers |
| Courant nominal total (Données commerciales clés) | 12 A |
| Rayon de courbure (Normes et réglementations) | 94 mm |
| Ligne de signal AWG (Normes et réglementations) | 20 |
| Chemin de traversée (Normes et réglementations) | 2 m |
| Taux de traversée (Normes et réglementations) | 2 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 17 |
| Résistance à la flamme (Normes et réglementations) | DIN EN 50265 |
| Autres résistances (Normes et réglementations) | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile (Normes et réglementations) | according to VDE 0472 Part 803 |
| Abréviation de câble (Normes et réglementations) | LiYY11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Matériau du joint torique (Données de connexion du câble principal) | NBR |
| Propriétés particulières (Normes et réglementations) | Silicone-free |
| Matériau de contact (Données de connexion du câble maître) | Cu alloy |
| Matériau du boîtier (Données de connexion du câble principal) | Aluminum |
| Tension d'essai, câble (Normes et réglementations) | 2000 V |
| Gaine extérieure, couleur (Normes et réglementations) | deep black RAL 9005 |
| Tension nominale, câble (Normes et réglementations) | 300 V |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 8x 0.5 mm² (Signal line) |
| Nombre de cycles de flexion (Normes et réglementations) | 1500000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 9.4 mm ±0.2 mm |
| Matériau du support de contact (données de connexion du câble maître) | PA |
| Matériau de la surface de contact (Données de connexion du câble principal) | gold-plated |
| Indice d'inflammabilité selon la norme UL 94 (affectation des broches) | V0 |
| Matériau de surface du boîtier (Données de connexion du câble principal) | Nickel-plated |
| Système de connexion capteur/actionneur (Données commerciales clés) | M12 socket |
| Capacité de transport actuelle par emplacement (Données commerciales clés) | 4 A |
| Isolation des conducteurs (Normes et réglementations) | PVC |
| Matériau du manchon fileté (Données de connexion du câble principal) | Aluminum |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 90 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 64x 0.10 mm |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Matériau de la masse moulée (Données de connexion du câble principal) | PUR |
| Capacité de transport de courant par signal d'E/S (Données commerciales clés) | 2 A |
| Emplacement/position = Couleur du fil ou connexion (Matériau isolant) | 1 / 4 (A) = WH |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 128x 0.10 mm |
| Serrage du câble du capteur/actionneur de couple (conditions ambiantes) | 0.4 Nm |
| Matériau de contact, côté câble maître (Données de connexion du câble maître) | CU alloy |
| Matériau de la surface de contact, côté câble maître (Données de connexion du câble maître) | Gold-plated |
Description du produit
Sensor/actuator box, application: Standard, connection type: M12 Metal female connector, number of plug-in stations: 4, number of poles: 5, coding: A - standard, occupancy of plug-in stations: Double,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
