En stock Produit phare
SACB-4Q/4P- 5,0PUR

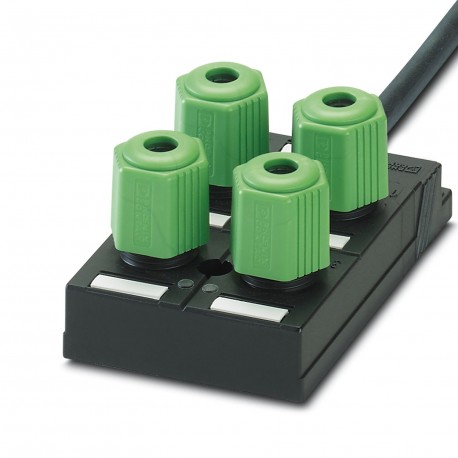

SACB-4Q/4P- 5,0PUR 1683662 PHOENIX CONTACT Sensor/actuator box
$0.00USD
4869 en stock
Spécifications clés
:120 V DC
DIRIGÉ:no
Largeur:60 mm
Hauteur:44 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 120 V DC | |
| DIRIGÉ | no |
| Largeur | 60 mm |
| Hauteur | 44 mm |
| Longueur | 97 mm |
| Protégé | no |
| Type de câble | PUR/PVC black [PUR] |
| Application | Standard |
| longueur du câble | 5 m |
| Poids du câble | 77.9 kg/km |
| Type de produit | Distributor box |
| Tension d'essai | 2000 V |
| Style UL AWM | 20549 |
| Note de l'assemblée | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Tourbillon général | Wires twisted in layers |
| ligne de signal AWG | 22 |
| Nombre d'emplacements | 4 |
| Matériel de contact | Steel/copper |
| résistance à la flamme | DIN EN 50265 |
| Matériau du logement | PA |
| Autres résistances | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile | according to VDE 0472 Part 803 |
| Matériau conducteur | Bare Cu litz wires |
| Tension nominale UN | 120 V AC |
| Fil unique, couleur | brown, blue, green/yellow, white, green, yellow, gray |
| propriétés spéciales | Silicone-free |
| Dessin coté | |
| Note sur l'application | Unused slots are to be sealed off prior to commissioning. Suitable sealing elements are to be found under "Accessories". |
| Nombre de positions | 4 |
| Degré de protection | IP65 |
| Courant nominal, total | 12 A |
| Gaine externe, couleur | black RAL 9005 |
| épaisseur de la gaine interne | ≥ 0.15 mm |
| Tension nominale, câble | 300 V |
| Gaine extérieure, matériau | PUR |
| Affichage de l'état présent | No |
| Taille de la clé, écrou union | 22 mm |
| Section transversale du conducteur | 4x 0.34 mm² (Signal line) |
| diamètre extérieur du câble | 6.90 mm ±0.2 mm |
| Épaisseur, gaine extérieure | ≥ 0.38 mm |
| Matériau porteur de contact | PA 6.6 |
| matériau de surface de contact | Sn |
| Isolation des fils électriques | PVC |
| matériau isolant pour fils | PVC / PE |
| Composé de moulage du matériau | PUR |
| Tension de fonctionnement maximale Umax | 135 V |
| Diamètre du fil, isolation comprise | 1.3 mm ±0.1 mm (Signal line) |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 19x 0.15 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 1500000, Bending radius: 69 mm, Traversing path: 2 m, Traversing rate: 2 m/s |
| système de connexion capteur/actionneur | QUICKON |
| Capacité de charge actuelle par emplacement | 4 A |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Capacité de transport de courant maximale par voie | 4 A |
| Emplacement/position = Couleur du fil ou connexion | 1 / 4 (A) = WH |
| Rayon de courbure minimal, installation fixe | 52 mm |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Rayon de courbure minimal, installation mobile | 69 mm |
Description du produit
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.34 mm² ... 0.75 mm², number of plug-in stations: 4, number of poles: 4, occupancy of plug-in stations: single, status indication
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
