SACB-8/16-L-12,0PUR SCO P

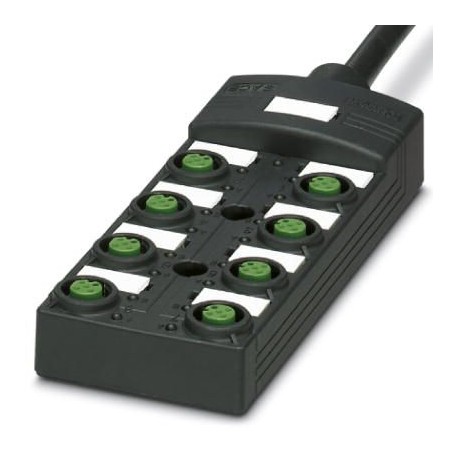

SACB-8/16-L-12,0PUR SCO P 1415663 PHOENIX CONTACT Sensor/actuator box
$0.00USD
3515 en stock
Spécifications clés
GTIN:4055626048178
Clé de commande:1415663
(Général):-5 °C ... 80 °C (for flexible installation)
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626048178 |
| Clé de commande | 1415663 |
| (Général) | -5 °C ... 80 °C (for flexible installation) |
| Unité d'emballage | 1 |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | Status display I/O Yellow LED |
| (Matériau isolant) | 1-8 / 5 (PE) = GN/YE |
| (Données commerciales clés) | |
| (Normes et réglementations) | -5 °C ... 80 °C (cable, flexible installation) |
| Degré de protection (Général) | IP65 |
| Tension nominale (Données commerciales clés) | 24 V DC |
| Nombre de créneaux horaires (Données commerciales clés) | 8 |
| Désignation standard (affectation des broches) | M12 connector |
| Type de câble (Normes et réglementations) | PUR/PVC black |
| Diagnostic local (conditions ambiantes) | Supply voltage Green LED |
| Normes/réglementations (Attribution des broches) | IEC 61076-2-101 |
| Couleurs des fils (Normes et réglementations) | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| Poids du câble (Normes et réglementations) | 183.7 kg/km |
| Style UL AWM (Normes et réglementations) | 20549 (80°C/300 V) |
| Température ambiante (fonctionnement) (Général) | -25 °C ... 80 °C |
| Nombre de postes (Données commerciales clés) | 5 |
| Aspect général (Normes et réglementations) | Wires twisted in layers |
| Courant nominal total (Données commerciales clés) | 12 A |
| Ligne de signal AWG (Normes et réglementations) | 20 |
| Chemin de traversée (Normes et réglementations) | 2 m |
| Taux de traversée (Normes et réglementations) | 2 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 17 |
| Résistance à la flamme (Normes et réglementations) | according to DIN EN 50265 |
| Longueur du câble (fonction de diagnostic local) | 12 m |
| Autres résistances (Normes et réglementations) | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile (Normes et réglementations) | according to VDE 0472 Part 803 |
| Abréviation de câble (Normes et réglementations) | LiYY11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Méthode de connexion (fonction de diagnostic local) | Fixed connection |
| Matériau du joint torique (Données de connexion du câble principal) | NBR |
| Propriétés particulières (Normes et réglementations) | Silicone-free |
| Matériau de contact (Données de connexion du câble maître) | Cu alloy |
| Matériau du boîtier (Données de connexion du câble principal) | PBT |
| Tension d'essai, câble (Normes et réglementations) | 2000 V |
| Tension de fonctionnement maximale Umax (Données commerciales clés) | 30 V DC |
| Gaine extérieure, couleur (Normes et réglementations) | black RAL 9005 |
| Épaisseur de la gaine intérieure (Normes et réglementations) | ≥ 0.15 mm |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 300 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | ≥ 0.76 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 16x 0.5 mm² (Signal line) |
| Nombre de cycles de flexion (Normes et réglementations) | 1500000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 10.5 mm ±0.2 mm |
| Matériau du support de contact (données de connexion du câble maître) | PA |
| Matériau de la surface de contact (Données de connexion du câble principal) | gold-plated |
| Capacité de transport actuelle par emplacement (Données commerciales clés) | 4 A |
| Isolation des conducteurs (Normes et réglementations) | PVC |
| Matériau du manchon fileté (Données de connexion du câble principal) | PBT |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 90 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 28x 0.15 mm |
| Matériau de la masse moulée (Données de connexion du câble principal) | PUR |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.5 mm ±0.1 mm (Signal line) |
| Capacité de transport de courant par signal d'E/S (Données commerciales clés) | 2 A |
| Emplacement/position = Couleur du fil ou connexion (Matériau isolant) | 1 / 4 (A) = WH |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 56x 0.15 mm |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 7.5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 10 x D |
| Câble du capteur/actionneur de couple de serrage (fonction de diagnostic local) | 0.4 Nm |
| Rayon de courbure minimal, applications de chaînes porte-chaînes (Normes et réglementations) | 10 x D |
| Couple de serrage de la vis de fixation du boîtier (fonction de diagnostic local) | 0.5 Nm |
