En stock Produit phare
SACB- 8/4-L- 5,0PUR QO-0,34

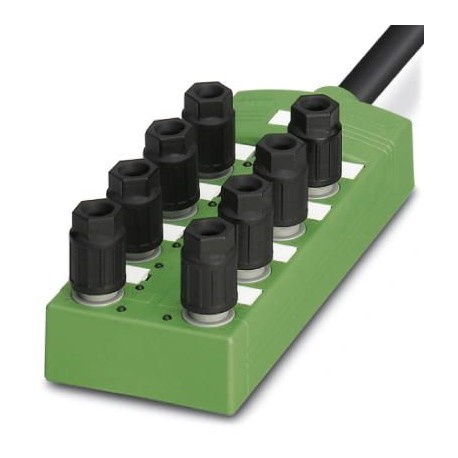

SACB- 8/4-L- 5,0PUR QO-0,34 1548574 PHOENIX CONTACT Sensor/actuator box
$0.00USD
4162 en stock
Spécifications clés
GTIN:4046356143011
Note:Made to Order (non-returnable)
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1548574
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356143011 |
| Note | Made to Order (non-returnable) |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1548574 |
| (Général) | -5 °C ... 80 °C (for flexible installation) |
| page du catalogue | Page 272 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | Status display I/O Yellow LED |
| (Matériau isolant) | 1-8 / 3 (0 V) = BU |
| (Normes et réglementations) | -5 °C ... 80 °C (cable, flexible installation) |
| Degré de protection (Général) | IP65 |
| Contact material (Conductor data) | Steel/copper |
| Housing material (Conductor data) | PBT |
| Tension nominale (Données commerciales clés) | 24 V DC |
| Poids par pièce (emballage exclu) | 1,065.200 g |
| Nombre de créneaux horaires (Données commerciales clés) | 8 |
| Type de câble (Normes et réglementations) | PUR/PVC black |
| Diagnostic local (conditions ambiantes) | Supply voltage Green LED |
| Couleurs des fils (Normes et réglementations) | brown, blue, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| Température ambiante (fonctionnement) (Général) | -30 °C ... 80 °C |
| Contact carrier material (Conductor data) | PA 6.6 |
| Contact surface material (Conductor data) | Sn |
| Nombre de postes (Données commerciales clés) | 4 |
| Aspect général (Normes et réglementations) | Wires twisted in layers |
| Courant nominal total (Données commerciales clés) | 12 A |
| Rayon de courbure (Normes et réglementations) | 110 mm |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Chemin de traversée (Normes et réglementations) | 2 m |
| Taux de traversée (Normes et réglementations) | 2 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 18 |
| Résistance à la flamme (Normes et réglementations) | DIN EN 50265 |
| Longueur du câble (fonction de diagnostic local) | 5 m |
| Autres résistances (Normes et réglementations) | Highly resistant to acids, alkaline solutions and solvents |
| Résistance à l'huile (Normes et réglementations) | according to VDE 0472 Part 803 |
| Abréviation de câble (Normes et réglementations) | LiYY11Y-HF |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Méthode de connexion (fonction de diagnostic local) | Fixed connection |
| Material of the moulding mass (Conductor data) | PUR |
| Propriétés particulières (Normes et réglementations) | Silicone-free |
| Tension d'essai, câble (Normes et réglementations) | 1200 V (Signal line) |
| Connexion conforme à la norme (affectation des broches) | CUL |
| Tension de fonctionnement maximale Umax (Données commerciales clés) | 30 V DC |
| Gaine extérieure, couleur (Normes et réglementations) | deep black RAL 9005 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 300 V (Signal line) |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Section transversale du conducteur (Normes et réglementations) | 16x 0.34 mm² (Signal line) |
| Nombre de cycles de flexion (Normes et réglementations) | 1500000 |
| Type de câble (abréviation) (Normes et réglementations) | PUR |
| Diamètre extérieur du câble D (Normes et réglementations) | 10.1 mm ±0.2 mm |
| Wrench size, union nut (Master cable connection data) | 13 mm |
| Indice d'inflammabilité selon la norme UL 94 (affectation des broches) | V0 |
| Système de connexion capteur/actionneur (Données commerciales clés) | QUICKON |
| Wire insulation material (Master cable connection data) | PVC / PE /PP |
| Capacité de transport actuelle par emplacement (Données commerciales clés) | 4 A |
| Isolation des conducteurs (Normes et réglementations) | PVC |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 90 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 42x 0.10 mm |
| Tightening torque, union nut (Master cable connection data) | 2 Nm |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Capacité de transport de courant par signal d'E/S (Données commerciales clés) | 2 A |
| Emplacement/position = Couleur du fil ou connexion (Matériau isolant) | 1 / 4 (A) = WH |
| Conductor cross section AWG max. (Master cable connection data) | 22 |
| Conductor cross section AWG min. (Master cable connection data) | 26 |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 96x 0.10 mm |
| Wire diameter including insulation (Master cable connection data) | 0.7 mm ... 1.3 mm |
| Maximum external conductor diameter (Master cable connection data) | 6 mm |
| Minimum external conductor diameter (Master cable connection data) | 3.5 mm |
| Conductor cross section flexible max. (Master cable connection data) | 0.34 mm² |
| Conductor cross section flexible min. (Master cable connection data) | 0.14 mm² |
| Couple de serrage de la vis de fixation du boîtier (fonction de diagnostic local) | 0.5 Nm |
| Structure of individual litz in acc. with VDE 0295 / smallest wire diameter (Master cable connection data) | Class 2-6 |
Description du produit
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.14 mm² ... 0.34 mm², number of plug-in stations: 8, number of poles: 4, occupancy of plug-in stations: Double, status indication
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
